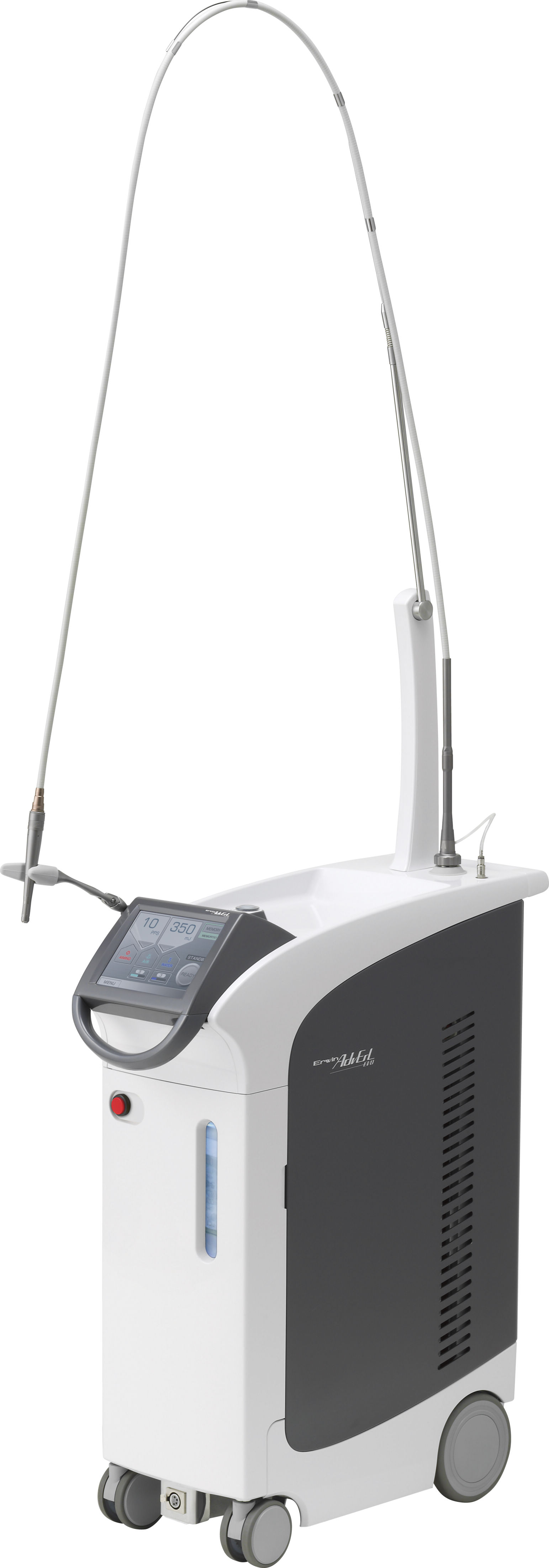

アーウィン アドベール EVO

Er:Yag Laser Device Erwin Adverl EVO
歯科用Er:YAGレーザー装置

品目コード 102101020
JAN/EANコード 4548213017034
標準価格 価格の確認は『ログイン』してご覧ください。
ネット会員登録がまだの方は『こちら』より登録ください。
メーカー （株）モリタ製作所
DO vol.26 掲載ページ 32

  • カタログ1

    2020Erwin AdvErL EVO最新情報（社外用）.pdf

    ※ログインすると
    ダウンロードできます

  • カタログ2

    Erwin_AdvErL_EVO(社外用）.pdf

    ※ログインすると
    ダウンロードできます
インデックス
保険適用について

平成30年診療報酬改定により、保険適用の幅が広がりました

【追加算定項目】

  • ◆口腔粘膜処置（1口腔につき）　30点
    [算定要件]
    「レーザー応用による再発性アフタ性口内炎治療における基本的考え方」
    （平成30年3月日本歯科医学会）を参考ください。
  • ◆レーザー機器加算1　50点
  • ◆レーザー機器加算2　100点
  • ◆レーザー機器加算3　200点
下の表は横スクロールできます
対象手術
レーザー機器加算 1 歯肉、歯槽部腫瘍手術（エプーリスを含む。）「軟組織に限局するもの」、浮動歯肉切除術「3分の1顎程度」「2分の1顎程度」、舌腫瘍摘出術・口唇腫瘍摘出術・頬腫瘍摘出術の「粘液嚢胞摘出術」、口蓋腫瘍摘出術「口蓋粘膜に限局するもの」、頬、口唇、舌小帯形成術、がま腫切開術
レーザー機器加算 2 歯肉、歯槽部腫瘍手術「硬組織に及ぶもの」、浮動歯肉切除術「全顎」、舌腫瘍摘出術「その他のもの」
レーザー機器加算 3 口腔底腫瘍摘出術、口蓋腫瘍摘出術「口蓋骨に及ぶもの」、口蓋混合腫瘍摘出術、口唇腫瘍摘出術「その他のもの」、頬腫瘍摘出術「その他のもの」、頬粘膜腫瘍摘出術、がま腫摘出術、舌下腺腫瘍摘出術

Erwin AdvErL EVOなら今まで通り算定可能

う蝕歯無痛的窩洞形成加算　40点
手術時歯根面レーザー応用加算※　60点

歯肉剥離掻爬手術又は歯周組織再生誘導手術について、レーザー照射により当該手術の対象歯の歯根面の歯石除去等を行った場合に算定可

特長

Er:YAG Laser Technology
For a Wide Variety of Treatments

痛みの少ない治療

多くのレーザー波長の中で、Er:YAGレーザーが歯科医療に適している理由は、水への高い吸収性にあります。
Er:YAGレ ーザーは、水を含んだ生体組織に対する蒸散能力が高く、表層にのみ反応が起こり、熱の発生が微小なため、痛みが非常に少ないという特徴があります。

身体組織に負担の少ない治療

Er:YAGレーザーは、蒸散という反応が照射部の表層に限定されて行われるため、CO2 Laser、Nd : YAG Laserに比べ、透過光による組織深部への影響が少なくてすみます。
またエナメル質にクラックが起こりにくく、照射野周囲の照射エネルギー密度が低いため、周囲組織への影響はほとんど有りません。

さまざまな臨床ケースに対応

多彩なチップラインナップにより、軟組織から硬組織まで幅広い治療に対応できます。

  • 硬組織疾患
    効果：蒸散

    う蝕除去
    くさび状欠損の表層除去

  • 歯周疾患
    効果: 切開、蒸散

    歯石除去(インプラントへの付着を含む)*
    歯肉整形
    ポケット掻爬
    フラップ手術
    歯周ポケットへの照射

  • 軟組織疾患
    効果：切開、止血、凝固、蒸散

    歯肉切開・切除
    口内炎の凝固層形成
    小帯切除
    色素沈着除去
  • う蝕除去 さまざまな臨床ケースに対応
    う蝕除去
  • 歯石除去 多くの使用目的と効果・効能が薬事承認
    歯石除去(インプラントへの付着を含む)*
  • 歯肉切開・切除
    歯肉切開・切除
  • 歯周ポケットへの照射
    歯周ポケットへの照射
  • 色素沈着除去
    色素沈着除去

  • 多くの使用目的と効果・効能が薬事承認

    硬組織疾患、歯周疾患、軟組織疾患のさまざまな使用目的と効果・効能が薬事承認されています。

    *インプラント周囲炎の治療過程において、インプラントに付着した歯石の除去が可能です。

ソフトスタートとアイドリングストップ

緩やかなレーザーの立ち上がりにより、スムーズに照射を始めることが可能。
また、フラッシュランプのアイドリングをなくし、レーザー照射時のみオンオフさせることで、従来のアーウィンアドベールよりも省エネルギーとなりました。

下の表は横スクロールできます
ソフトスタートとアイドリングストップ

チップ、パルス、出力エネルギー、注水

多彩なチップ群、高・低パルスの切り替え、出力エネルギーの設定、注水の有無の組み合わせで効果的な治療を実現します。

  • Cシリーズ
    Cシリーズ
  • CS600F
    CS600F
  • Pシリーズ
    Pシリーズ
  • PSシリーズ
    PSシリーズ
  • PSM600T
    PSM600T
  • Rシリーズ
    Rシリーズ
  • S600T
    S600T
  • ブラシ
    ブラシ
ハンドリング&ナビゲーション

Smooth Handling Easy Navigation

  • 直感的でわかりやすいインターフェース

    直感的でわかりやすいインターフェース

    各設定がひと目で把握できる分かりやすいディスプレイは、各設定画面へも直感的にアクセスできます。

  • 明瞭な大画面液晶タッチディスプレイ

    明瞭な大画面液晶タッチディスプレイ

    大きなディスプレイは設定条件の確認や設定、メモリー（20件）の呼び出しが直感的に行えます。また、凹凸が無いため清掃も容易に行えます。

  • 使用履歴をUSBに保存

    使用履歴をUSBに保存

    本体に記録される使用ログ（使用した日時や照射に関する設定）をUSBメモリーに保存し、PCで確認することが可能です（CSV形式）。

  • フレキシブルな操作性

    フレキシブルな操作性

    フレキシブルな伝送チューブとスイングアームにより、手先にハンドピース重さをほとんど感じさせないため、治療に集中することが出来ます。

  • スマート&コンパクト

    スマート&コンパクト

    スマートデザイン、コンパクトで軽量な本体は、院内に馴染むデザインです。また、大型のキャスターと前後にあるハンドルで思い通りの移動が可能。診療中のちょっとした方向転換にも簡単に反応します。

  • 位置調整が可能なハンガー

    位置調整が可能なハンガー

    診療スタイルに合わせて、ハンドピースのハンガー位置を変えることが出来ます。ハンドピースはハンガーに内蔵のマグネットでホールドされるので、移動時などの振動により落下するのを防ぎます。

  • インフェクションコントロール

    インフェクションコントロール

    インフェクションコントロールに配慮し、ハンドピースハンガーは、オートクレーブ滅菌が可能です。

  • イージーセッティング

    イージーセッティング

    水、エアーコンプレッサーを本体に内蔵しているため、コンセントにプラグを差し込むだけで使用可能。エアーや水の接続が必要ありません。

チップ・ラインアップ

合計16種のチップにより、多くの臨床に対応。

■印のあるチップは本体付属品です。それ以外のチップはオプションです。
■印のあるチップにはオプションのRアタッチメントが必要です。

  • C400F C400F
    C400F■
  • C400FL C400FL
    C400FL■
  • C600F C600F
    C600F
  • C800F C800F
    C800F
  • CS600F CS600F
    CS600F ■
  • P400T P400T
    P400T
  • PS400T PS400T
    PS400T
  • PS400TS PS400TS
    PS400TS
  • PS600T PS600T
    PS600T ■
  • PS600TS PS600TS
    PS600TS
  • PSM600T PSM600T
    PSM600T■
  • S600T S600T
    S600T■
  • R200T R200T
    R200T ■
  • R300T R300T
    R300T ■
  • R600T R600T
    R600T
  • Brush Brush
    Brush

チップの使い方動画

  • インプラント周囲の不良肉芽除去
    インプラント周囲の不良肉芽除去
  • インプラント表面の歯石除去
    インプラント表面の歯石除去
  • 色素沈着除去
    色素沈着除去
  • エナメル質蒸散
    エナメル質蒸散
  • 象牙質蒸散
    象牙質蒸散
  • 不良肉芽の除去
    不良肉芽の除去
  • 歯石除去
    歯石除去
  • 口内炎凝固
    口内炎凝固
  • 止血
    止血
  • 歯周ポケット照射
    歯周ポケット照射
  • 歯肉切開
    歯肉切開・切除
関連動画

臨床動画

歯周疾患

  • 歯石除去
    歯石除去
  • 歯肉縁下歯石除去
    歯肉縁下歯石除去
  • 歯周ポケット掻爬・縁下歯石除去
    歯周ポケット掻爬・縁下歯石除去
  • P急発への応急処置
    P急発への応急処置
  • ブラインドポケット洗浄・無麻酔
    ブラインドポケット洗浄・無麻酔
  • 歯周再生療法
    歯周再生療法
  • 分岐部掻爬・ポケット洗浄/無麻酔
    分岐部掻爬・ポケット洗浄/無麻酔
  • 分岐部歯周外科
    分岐部歯周外科
  • ディスタルウェッジ手術
    ディスタルウェッジ手術
  • セメント質剥離
    セメント質剥離

軟組織

  • 良性腫瘍摘出
    良性腫瘍摘出
  • 口唇部粘液貯留嚢胞摘出（倍速）
    口唇部粘液貯留嚢胞摘出（倍速）
  • 舌小帯切除
    舌小帯切除
  • 下唇良性腫瘍摘出
    下唇良性腫瘍摘出
  • 抜歯窩掻爬
    抜歯窩掻爬
  • メラニン色素沈着除去
    メラニン色素沈着除去
  • インプラント2次オペ　歯肉切除
    インプラント2次オペ　歯肉切除

硬組織

  • カリエス治療
    カリエス治療
  • 歯頚部カリエス治療
    歯頚部カリエス治療
  • 裏装前のEr:YAGレーザー処置 症例1
    裏装前のEr:YAGレーザー処置
    症例1
  • 裏装前のEr:YAGレーザー処置 症例2
    裏装前のEr:YAGレーザー処置
    症例2
製品情報

外形寸法

外形寸法 外形寸法

【追加算定項目】

  • ◆口腔粘膜処置（1口腔につき）　30点
    [算定要件]
    「レーザー応用による再発性アフタ性口内炎治療における基本的考え方」（平成30年3月日本歯科医学会）を参考ください。
  • ◆レーザー機器加算1　50点
  • ◆レーザー機器加算2　100点
  • ◆レーザー機器加算3　200点

Erwin AdvErL EVOなら今まで通り算定可能

  • ◆う蝕歯無痛的窩洞形成加算　40点
  • ◆手術時歯根面レーザー応用加算※　60点

歯肉剥離掻爬手術または歯周組織再生誘導手術についてレーザー照射により当該手術の対象歯の歯根面の歯石除去等を行った場合に算定可。

関連記事

DMR

デンタルマガジン

【硬組織疾患】

【歯周疾患】

【軟組織疾患】

【臨床活用】

【保険収載】

【Er:YAGレーザーの特徴】

ダウンロード

診療室内用ポスター

待合室用動画

レーザー治療について【患者さん向け動画】
レーザー治療について
【患者さん向け動画】

患者さん向けにレーザー治療を説明した動画です。
待合室や診療室内のモニターにてご使用ください。

一部のiPhoneやiPadなどではダウンロードファイルの再生に専用のソフトが必要になる場合がございます。
拡張子「mp4」の動画ファイルが再生できる環境でご覧ください。

RELATED
CONTENTS関連ページのご紹介

知れば明日からの歯科診療が変わる[Er:YAGレーザー]

仕様

仕様 【仕様】- 型式:MEY-1
- 電源:AC100V 50/60Hz
- 消費電力:1.5ｋVA（レーザー出力最大時）
- 電撃に対する保護の形式:クラスⅠ機器
- 電撃に対する保護の程度:B形装着部
- レーザー製品のクラス分け:クラス4［Er:YAGレーザー］　クラス2［可視LD（ガイド光）］
- レーザーの発振方式:パルス発振
- レーザー媒質:Er:YAG
- レーザー光の出力エネルギー:1～10pps : 30～350mJ　20pps:30～150mJ　25pps:30～70mJ
- 繰返し速度:1,3.3,5,10,20,25pps
- 発振波長:2.94μm
- ガイド光:赤色半導体レーザー光
- ガイド光波長:650±15nm
- 伝送方式:伝送ケーブル方式
- 冷却方式:内蔵による水冷循環式
- 寸法:（本体）W246×D585×H732mm（操作パネル、ハンドル含まず）
- 質量:約49kg
- 付属品:保護メガネ（標準タイプ）3個 チップクリーナー1本
【主な使用目的と効能・効果】- 硬組織疾患（効能・効果/蒸散）　う蝕除去、くさび状欠損の表層除去
- 歯周疾患（効能・効果/切開・蒸散）歯周ポケットへの照射、　歯石除去、歯肉整形、ポケット掻爬、フラップ手術
- 軟組織疾患（効能・効果/切開・止血・凝固・蒸散）小帯切除、　歯肉切開・切除、 口内炎の凝固層形成、色素沈着除去

医療機器の分類

医療機器の分類 クラスⅢ　高度管理医療機器
特定保守管理医療機器・設置管理医療機器 特定保守管理機器であり且つ設置管理医療機器
一般的名称 エルビウム・ヤグレーザ
医療機器承認番号 21500BZZ00720000
販売名 アーウィン　アドベール
法定耐用年数（償却年数） 6年
製造販売 株式会社モリタ製作所
