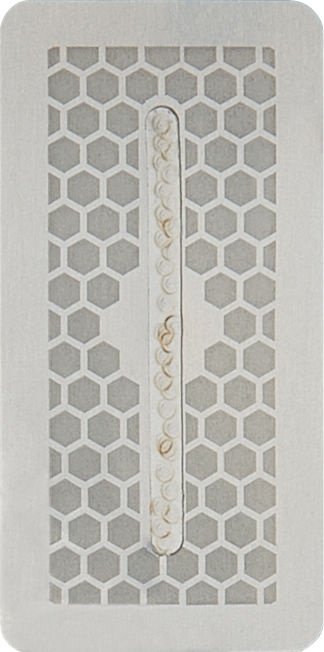

Tiハニカムメンブレン　S1（20×10mm） フレームあり

Titanium Membrane

品目コード 206750050
JAN/EANコード 4560266544169
標準価格 価格の確認は『ログイン』してご覧ください。
ネット会員登録がまだの方は『こちら』より登録ください。
発売日 2017/01/23
メーカー 林精器製造（株）
DO vol.26 掲載ページ 403

  • 画像

    ※ログインすると
    拡大表示できます

  • カタログ

    Tiハニカムメンブレン

    ※ログインすると
    ダウンロードできます

商品説明

生体親和性が高い純チタン製です。膜厚は20μmで賦形性に優れており歯肉の裂開が起こりにくくなっています。特殊レーザー加工により20μmの穿通孔が50μm間隔で緻密に付与されており骨再生に重要な組織の侵入防止（バリア機能）と栄養供給を確保できます。穿通孔はハニカム区画に加工されており膜自体の破断を防止します。フレーム付仕様もラインナップされており、スペースメイキングに有効です。

インデックス
特長

Features

ハニカム型フィルター構造で透過性・耐久性が高く
生体親和性と骨再生に優れたGBR用メンブレン

本品は滅菌済みです
Mサイズ（フレームあり）

ハニカム型フィルター構造で透過性・耐久性が高く
生体親和性と骨再生に優れたGBR用メンブレン

本品は滅菌済みです

  • 超精密で微細な穿通孔

    孔径20μmの超微細な穿通孔を50μm間隔に配置することで栄養透過性を確保しつつ、周囲からの軟組織侵入を防ぎ、さらに骨由来の細胞が再生の足場として利用することができます。

  • 穿通孔をハニカム区画内に配置※1

    穿通孔はハニカム区画内に配置しているので膜の強度が高く、変型や破断しにくい構造となっています。

  • 膜厚はわすか20μm

    非常に薄膜のため操作性が良く、組織再生のためのスペースを阻害しません。

  • 中央部のフレーム構造※2

    フレームあり、なしの2種類があり、フレームありは中央にフレームを配置することでより強度と賦形性を高めています（サイズS、Aはフレームありのみ）。

    「フレームあり」はフレーム接着面を骨側にして使用します。

    • フレームあり
    • フレームなし
福島県復興事業「革新的医療機器開発実証事業費補助金」制度開発品

超微細な穿通孔が血清タンパクやミネラルを通し、効率の良い骨再生が可能

Tiハニカムメンブレンは、レーザー加工された超微細な穿通孔が軟組織の侵入を阻止しつつ、血清タンパクやミネラルといった骨再生に必要な成分を通すため、効率の良い骨再生が可能となります。
また、メンブレン小孔内に硬・軟組織が絡まないため、メンブレンの除去が容易に行えます。

使用時のイメージ

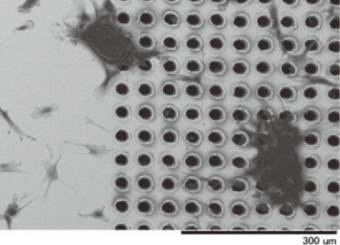

  • 大部分の細胞は穿通孔を足場とし付着増殖している。
    穿通孔から細胞の通過は可能である。

  • Tiハニカムメンブレンの内側では、大部分で未熟な線維芽細胞が穿通孔を足場に増殖しているが、外側からの組織侵入は認めなかった。

    Bio industry 11 59-69, 2016より引用

使用方法

How to use

大阪府堺市・小田 師巳 先生ご提供
  1. 切開と粘膜骨膜弁の剥離
    切開と粘膜骨膜弁の剥離

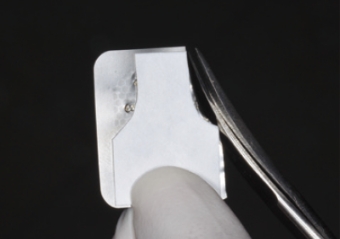

  2. Tiハニカムメンブレンをトリミング
    滅菌包装紙を利用し、Tiハニカムメンブレンをトリミングします。

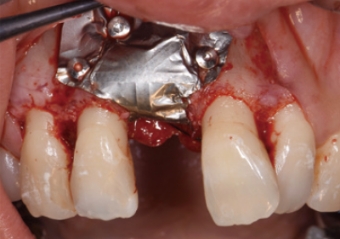

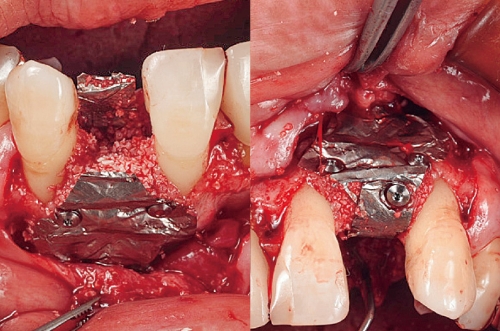

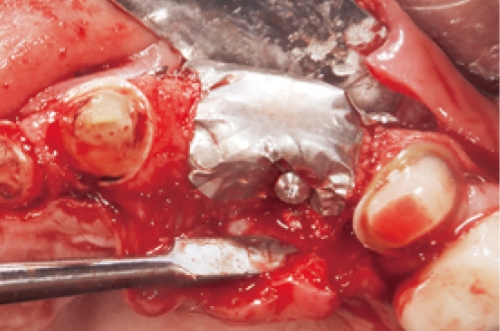

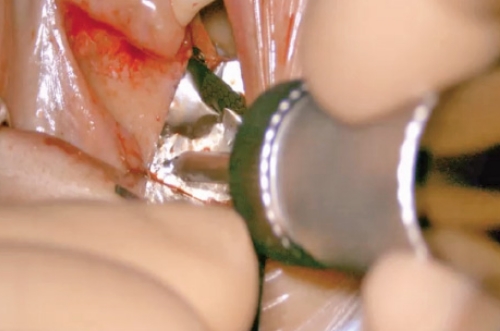

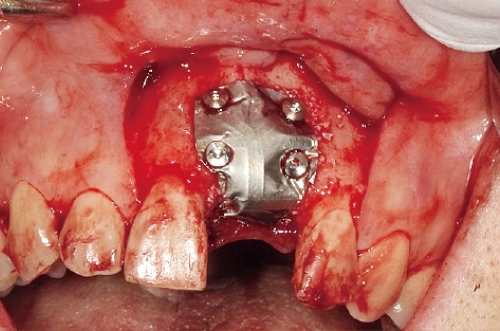

  3. Tiハニカムメンブレンをスクリューピンで固定
    Tiハニカムメンブレンをスクリューピンで固定します。

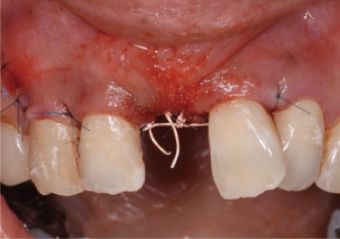

  4. 適切な減張切開後に縫合
    適切な減張切開後に縫合します。

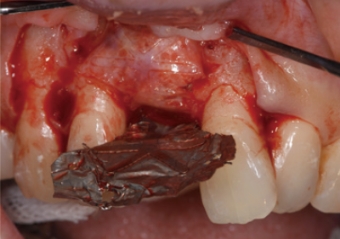

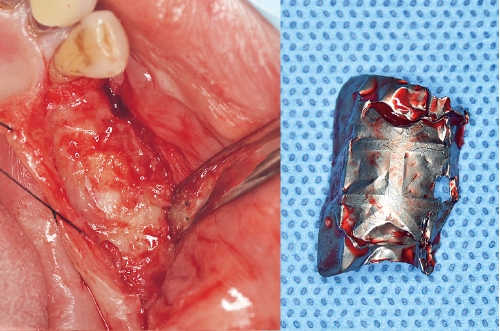

  5. Tiハニカムメンブレンを除去
    待時期間後、Tiハニカムメンブレンを除去します。
サイズの選び方

Size chart

【サイズの選び方】欠損部を完全に覆うことができるサイズをお選びください。

下の図は横スクロールできます

フレームあり

フレームなし

サイズS

サイズS フレームあり
サイズ：S1 (20mm×10mm)
包装：1入
品目コード：206750050
使用の目安
  • 前歯部 1歯
サイズSはフレームありのみ

サイズM

サイズM フレームあり
サイズ：M1 (25mm×22mm)
包装：1入
品目コード：206750052
使用の目安
  • 前歯部 1～2歯
  • 臼歯部 1～2歯
サイズM フレームなし
サイズ：M0 (25mm×22mm)
包装：1入
品目コード：206750051
使用の目安
  • 前歯部 1～2歯
  • 臼歯部 1～2歯
  • フレームなしは内側性GBRなど

サイズA

サイズA フレームあり
サイズ：A1 (35mm×22mm)
包装：1入
品目コード：206750055
使用の目安
  • 前歯部 2歯～
  • 臼歯部 2歯～
サイズAはフレームありのみ

サイズL

サイズL フレームあり
サイズ：L1 (42mm×27mm)
包装：1入
品目コード：206750054
使用の目安
  • 前歯部 3歯～
  • 臼歯部 2歯～
サイズL フレームなし
サイズ：L0 (42mm×27mm)
包装：1入
品目コード：206750053
使用の目安
  • 前歯部 3歯～
  • 臼歯部 2歯～
  • フレームなしは内側性GBRなど
トリミングについて

About trimming

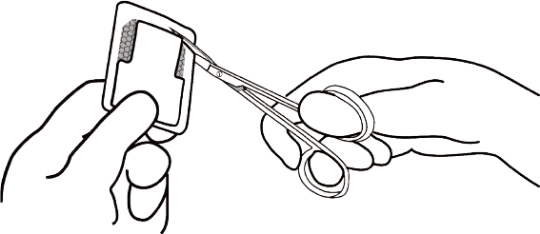

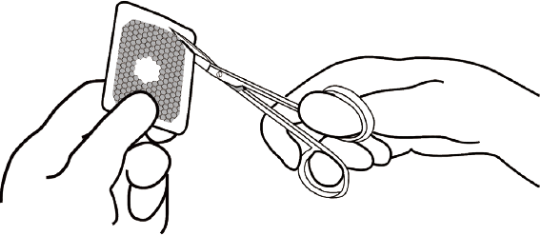

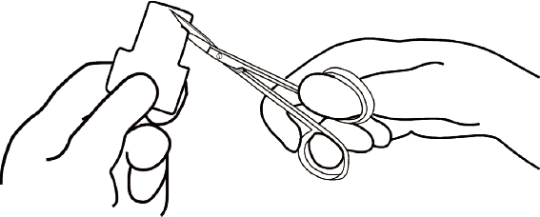

  • 1Tiハニカムメンブレンの外形を骨再生部位の形態に合わせて修正する際、目分量でトリミングすると理想的な形状に仕上がらないことがあります。

    外形を骨再生部位の形態に合わせて修正
    ※ハサミは滅菌済みをご使用ください。

  • 2Tiハニカムメンブレンの外形を形態修正する際は、あらかじめ型紙で外形を決定した後にトリミングすることで、正確な適合が得られます。型紙として、本品の滅菌済み包装紙（内袋）を利用することが可能です。

    型紙として、本品の滅菌済み包装紙（内袋）を利用することが可能

  • 3骨再生部位に合わせて、包装紙をトリミングし、Tiハニカムメンブレンの型紙として使用します。

    骨再生部位に合わせて、包装紙をトリミング

  • 4Tiハニカムメンブレンを型紙に合わせてトリミングした後、骨再生部位に適用します。

    型紙に合わせてトリミングした後、骨再生部位に適用

使用上の注意点

フレームありの場合

  • メンブレン全体の強度低下を防ぐため、フレーム付きのメンブレンは一部カットできない部分があります。（右図参照）
  • フレーム接着面を骨側にして使用します。

フレームなしの場合

  • 表裏はございません。どちらの面でもお使いいただけます。

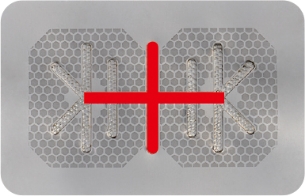

フレームありの赤色部分は切断不可

  • S1
    サイズ：S1(20mmX10mm)
  • S1
    サイズ：M1(25mmX22mm)
  • S1
    サイズ：L1(42mmX27mm)
  • S1
    サイズ：A1(35mmX22mm)

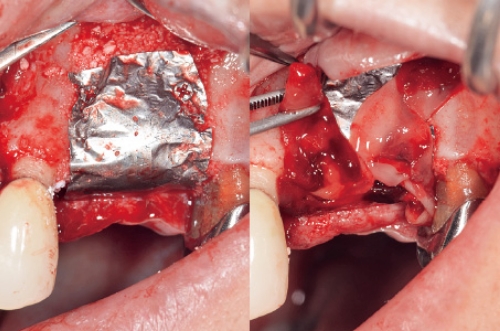

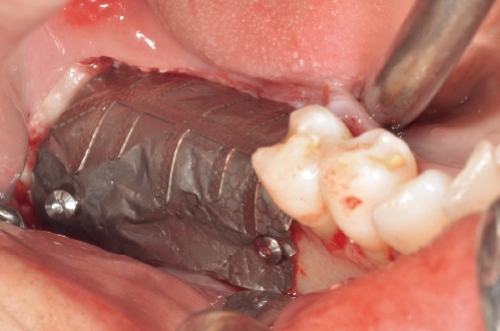

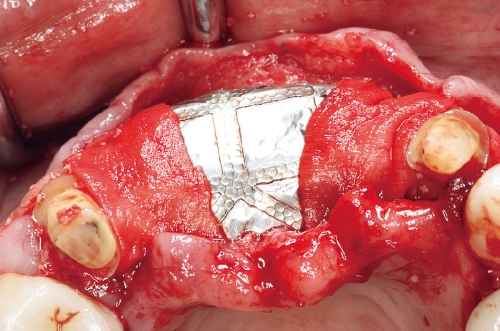

関連記事

デンタルマガジン

医療機器の分類

医療機器の分類 クラスⅢ　高度管理医療機器
一般的名称 非吸収性骨再生用材料
医療機器承認番号 22800BZX00319000
販売名 Ｔｉハニカムメンブレン
製造販売 株式会社モリタ
