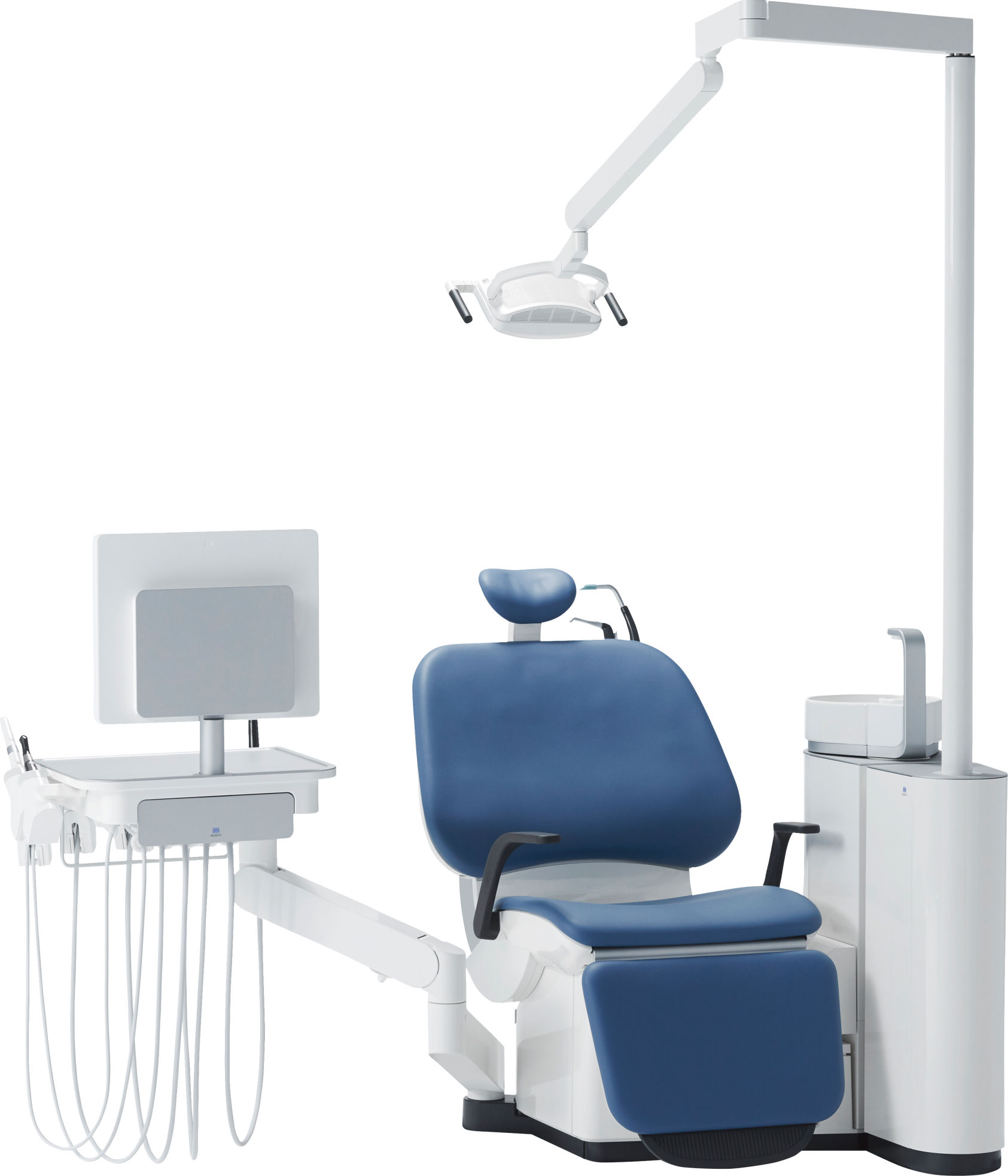

スペースライン EX PdW

Chair Unit
チェア・ユニット

品目コード 100101610
JAN/EANコード 4548213027286
標準価格 価格の確認は『ログイン』してご覧ください。
ネット会員登録がまだの方は『こちら』より登録ください。
発売日 2017/11/21
メーカー (株)モリタ製作所
DO vol.26 掲載ページ 4
  • 動画

  • カタログ1

    【バキューム編アシスタントテクニカルマニュアル】.pdf

    ※ログインすると
    ダウンロードできます

  • カタログ2

    【診療編アシスタントテクニカルマニュアル】.pdf

    ※ログインすると
    ダウンロードできます

  • AR

商品説明

人が中心という不変のテーマはそのままに、IoTテクノロジーなどより一層の機能性、操作性、快適性を追求した新たなスペースラインです。

コンセプト

Spaceline EXHuman Centered Design -「人が中心」

変わることなく進化する、それが「Spaceline」のコンセプトです。
「Spaceline」その名の由来は、診療する人のための空間、診療を受ける人のための空間、器具を取り上げたり、操作するために必要な空間、人が移動するための空間など、「人のために必要な空間」を確保した上で、必要な機能や器材の配置を決める、すなわち「人のための空間優先の考え方」を意味しています。
“人が中心”という不変のテーマはそのままに、ユニバーサルデザインを根幹とし、より一層の機能性、操作性、快適性を追求した新たな「Spaceline」が誕生しました。

  • Spaceline EX
自然な姿勢と動作

Natural Operation Posture

  • 自然な姿勢と動作
  • 術者の安定した姿勢と自由な動きを妨げない空間の確保

    術者の安定した姿勢と自由な動きを妨げない空間の確保

    正確な指先のコントロールを行うには、バランスのとれた、安定した姿勢が重要な要素です。術者の膝上や足先に十分なスペースがあり、自由な動きを妨げる物は一切ありません。

  • チューブの重みを軽減するU字型カーブ

    チューブの重みを軽減するU字型カーブ

    ハンドピースのチューブを、患者さんの肩口から出し、U字型カーブを描く形状にすることで、チューブ自体の重さを軽減し、指先へのストレスを少なくします。

  • 前腕の自然な動きでピックアップできるインスツルメントの配置

    前腕の自然な動きでピックアップできるインスツルメントの配置

    ハンドピースを、肘を動かさず前腕を自然に右下に動かした所に配置しています。ピックアップとリターンが、自然で一定した動きのなかで行え、握り替える必要がありません。

  • 術者の自然な姿勢を保つ

    術者の自然な姿勢を保つ

    ヘッドレストには、術者が移動しても口腔との距離を保てるように丸みをもたせています。患者さんの頭部を左右に45º動かす場合も、耳を圧迫せず不快感を与えません。

  • 診療を効率化するキャビネットの配置

    診療を効率化するキャビネットの配置

    術者とアシスタントの円滑な連携作業が可能です。診療前の準備から診療後の後片付けまで、一連の作業が同じ場所で行えるため、余分な動きが少なくなり診療効率が向上します。

  • バキューム操作と口腔外作業が同じポジション

    バキューム操作と口腔外作業が同じポジション

    アシスタントは、口腔内補助作業と同じポジションのまま右に向きを変えるだけで、必要な器材の準備や、手渡しなどができるよう、口腔外作業のスペースも確保できます。

Ergonomics人間工学

  • 術者と患者に求められる5つの動作

    術者と患者に求められる5つの動作

    歯科診療は、診療内容により頭部や全身を動かしたり、
    または術者自身が場所を移動するなどの動きが必要になります。
    その動きは、次の5つにまとめることができます。

  • 術者の場所の移動(10:00 - 12:30 ポジション)

    術者の場所の移動
    (10:00 - 12:30 ポジション)

    作業点に対する術者の位置関係を決めるために必要な動きです。治療部位に応じて場所を移動することにより術者の肘が上がったり、上腕、前腕が不必要な緊張を持つことを防ぎます。

  • 患者頭部の左右の動き

    患者頭部の左右の動き

    治療部位により、患者さんの顔を左右に傾けることによって、術者の上体や頭部を傾けずに部位を見ることができます。

  • 患者頭部の前後の動き

    患者頭部の前後の動き

    上顎、下顎によって患者さんの頭部を前後に移動することで、見やすくなり、術者の上体が前傾したり、腕や手指に不自然な緊張が加わることを防ぎます。

  • 下顎の開閉(1横指 - 3横指)

    下顎の開閉(1横指 - 3横指)

    臼歯部頬側面の治療の際、必要なスペースと視野を確保するために患者さんの口輪筋を緩めるため開口度を1横指程度にすることにより手指に力が入ったり姿勢を崩すことを防ぎます。その他の部位では3横指の開口度にします。

  • 患者全身の上下の動き

    患者全身の上下の動き

    抜歯や形成など診療内容の違いによって作業点の高さを変えると、術者の上体や上腕、前腕、手、指が自然な姿勢を保てます。

Performance Logicパフォーマンスロジック

  • ストレスのない角度

    ストレスのない角度

    ハンドピースのヘッド部は、主軸部から直角になっています。主軸部もまた、先端より1/3程度の部分より15ºの角度がついています。ヘッド部と軸との角度が直角になっているのは、どの治療部位に対してもバーを直角に当てられるようになっているからです。また、保持する指先の空間を確保する役目も果たしています。適切な角度(空間)が得られないと先端のバーやポイントと切削部位との角度を正しく保つことが難しくなります。

  • 容易なアクセス

    容易なアクセス

    コンパクトヘッドとスムーズボディが可能にするのは、大臼歯・智歯・開口の小さい患者さん等の、治療部位の視認性向上とスムーズなアクセス。対合歯への接触も低減します。

  • 患部の見易さ

    患部の見易さ

    髄室開口や、大臼歯の治療時にバーの先端が見え、水滴のかからない最適なミラー位置(タービンヘッドの真後ろ側)を確保できます。

  • ノズルのかたち

    ノズルのかたち

    術者のミラーの清掃や歯面乾燥のときなど水やエアーの方向を定めやすいように、先端に角度をつけて視線の角度と一致するようになっています。

  • ハンドル部のかたち

    ハンドル部のかたち

    ハンドル部の大きさは、第1指を軽く伸ばし、第2指から第5指を軽く曲げたときにできる空隙に合わせます。チューブ部分を軽く保持するよう心掛けると、第1指だけでごく軽くシリンジの角度を変えることができます。

    自然な姿勢を保つ
    ボディとチップ角度

    アシスタントが、その基本姿勢を保ったままバキュームシリンジを操作できるように、シリンジのボディ部分とチップ部分の角度は90ºが最適です。途中に角度をつけることにより、どの部位への操作も不自然な姿勢になることはありません。

心地よさ

Patient Comfort患者にとっての心地よさ

  • 患者さんへのやさしさ

    患者さんへのやさしさ

    背ずれを軽減するため起伏に連動して角度の変わる座面。緻密なデータより設計されたシートは患者さんの体をやさしく包み込み、シート全体で体重を支えることで患者さんはリラックスして治療を受けることができます。

  • 座りやすい最低位380mm

    座りやすい最低位380mm

    シートの高さがわずか380mmと低いため、お年寄りや子供の患者さんでも無理せず座ることができます。また、治療位置は自然で楽な姿勢での治療を実現できるよう、高さ800mmまで上昇できます。

  • スーパーショックレス

    スーパーショックレス

    油圧サーボバルブの採用により、起動、停止の動きをほとんど感じさせないスーパーショックレスを実現しました。患者さんに上質で快適な動きを提供します。
    また、チェアが垂直に上下することで口腔位置が変わらないため、マイクロスコープの使用にも適しています。

  • 患者さんの体をやさしく支えるリラクゼーションシート

    患者さんの体をやさしく支えるリラクゼーションシート

    体圧を分散させるシートクッション形状により、患者さんはリラックスでき、長時間の診療による疲れを軽減します。また、背中の広いバックレストは患者さんの肩までやさしく支えるだけでなく、治療時の患者さんへの接触も低減します。

  • 使いやすいベースン

    使いやすいベースン

    清潔感のあるベースンは、光センサーによるオートフィラー給水を採用し、紙コップでも、いつも適量の水を供給します。コップ給水を終えると同時にベースン自動洗浄システムが作動し、清潔な状態を保ちます。また、患者さんがうがいしやすいよう、60º回転します。

Universal Comfortユニバーサルコンフォート

  • ステップの無いFTタイプ

    ステップの無いFTタイプ

    床から足を離すことなく座れるFTタイプはシートの高さがわずか380mmと低いため、お年寄りや子供の患者さんでも無理せず座ることができます。また、治療位置は自然で楽な姿勢での治療を実現できるよう、高さ800mmまで上昇できます。

  • スライド式フットサポート(FTオプション)

    スライド式フットサポート
    (FTオプション)

    リクライニングに合わせて出てくるフットサポートにより、治療中の患者さんの足をやさしく支えます。

  • アームレスト(FT術者側 オプション)

    アームレスト
    (FT術者側 オプション)

    患者さんが横からも乗り降りしやすいよう、アームレストは下方にスライドします。

  • 頭部をやさしく支えるヘッドレスト

    頭部をやさしく支えるヘッドレスト

    FTタイプのヘッドレストは、患者さんの頭の位置に合わせて長さを調整できます。

トレーシステム

FAT Systemフリーアクショントレーシステム

  • FATシステム

    FATシステム

    アシスタントの手元から術者の手元まで、広い可動域で、治療の準備から片付けまでスムーズに行えます。
    ピックアップとリターンが、自然で一定した動きのなかで行えます。治療中のインスツルメントを一時的に掛けておける便利なハンガーを装備しています。

  • FATシステム全体写真

FMT Systemフロアマウントトレーシステム

  • FMTシステム

    FMTシステム

    肘を動かさず、前腕を自然に右下に動かした位置にインスツルメントを配置しています。
    ピックアップとリターンが、自然で一定した動きのなかで行えます。治療中のインスツルメントを一時的に掛けておける便利なハンガーを装備しています。

  • FMTシステム全体写真

PdW SystemPdW トレーシステム

  • PdWシステム

    PdWシステム

    肘を動かさず、前腕を自然に右下に動かした位置にインスツルメントを配置しています。ピックアップとリターンが、自然で一定した動きのなかで行えます。

    AIキャッチ
    (Air Instrument Catch)
    また、チューブの重さを軽減するAIキャッチも装備しています。
    タービン、マイクロモーター、スリーウェイシリンジなどを搭載できます。

  • PdWシステム全体写真
コントロールパネル

Control Panel

  • 標準パネル

    標準パネル

    バックライトにより、有効な機能ボタンのみ表示されるので、直感的に操作できます。凹凸が無く清掃も容易です。

  • システムディスプレイパネル(オプション)

    システムディスプレイパネル(オプション)

    タッチパネル採用のシステムディスプレイは、指先の操作でユニットのあらゆる機能を呼び出したり、設定をメモリーすることができます。また、クリーニングやメンテナンスの自動操作も設定することができます。

Display Expandabilityディスプレイ拡張機能

  • ディスプレイ拡張機能
  • スーパーインポーズ機能
    (システムディスプレイパネルのオプション)

    システムディスプレイの画面を拡大して液晶ディスプレイに映し出すことができます。表示サイズを変更し、統合画像処理ソフトi-Dixelの画面に重ねて表示することも可能です。患者さんへの説明時はもちろん、根管長測定時にも効果を発揮します。

    • 19インチ液晶ディスプレイ(オプション)

      19インチ液晶ディスプレイ
      (オプション)

      モニターは、トレーとライトポール、2か所への設置が選択できます。

    • タブレットスタンド(オプション)

      タブレットスタンド
      (オプション)

      患者さんへの説明だけでなく、待ち時間での使用など幅広い用途に使用できるタブレットを乗せることができます。

ネットワーク

IoT TechnologyDOOR Linkを利用したネットワーク総合サービス

  • DOOR Link DOOR Link

    チェアユニットをDOOR Linkに連携
    (オプション)

    モリタオンラインサービスDOOR Linkと連携することで、チェアユニットの稼働時間などの使用状況をモリタデータセンター(クラウド上)に集約し、様々な分野で利用することで、快適な診療環境が実現可能です。

    診療サポート(オプション)

    診療シーンに合わせチェア操作と連動し、DOOR Linkでダウンロードした最新の取扱説明書や使用ガイドをパソコン・iPad等の画面に表示できます。

    サービス/メンテナンス(オプション)

    チェアユニットの消耗品交換時期のアナウンス、ソフトウェア最新版の配信などネットワークサービスを提供します。

  • DOC-5 PROCYON II と連携した経営サポート(オプション) DOC-5 PROCYON II と連携した経営サポート(オプション)

    DOC-5 PROCYON II と連携した経営サポート(オプション)

    モリタデンタルオフィスコンピュータDOC-5 PROCYON IIと連携し、チェアユニットの使用状況とDOC-5の予約・カルテ情報などを組み合わせることで、受付での待ち時間やチェアユニットでの待ち時間など、よりわかり易い形で「見える化」を実現します。さらに、蓄積した様々なデータを用い、時系列で分析した統計をグラフ表示するなど、多角的な情報で経営をサポートします。

衛生管理

Infection Control and Water Hygiene

  • 1. リセオ 2. 除菌カートリッジ 3. 洗浄液
    1. リセオ 2. 除菌カートリッジ 3. 洗浄液
  • クリーンウォーターシステム リセオ
    (オプション)

    水の衛生環境を維持するため、送水過程で失われた塩素を追加することで適正な塩素濃度に整えチェアに送ります。

    給水管路クリーンシステム(オプション)

    診療後、残留水をフラッシング装置より排出する際、専用洗浄液*を給水管路に供給します。洗浄液を管路内に滞留させ、夜間、休日の給水管路をよりクリーンに保ちます。診療開始時には、洗浄液を排出します。

    *ワープルC

    残留水排出機能

    フラッシング装置**を使用し各管路内の残留水・洗浄液を排出します。

    **フラッシング装置はオプションです。

  • ベースン自動洗浄システム付オートフィラー給水

    ベースン自動洗浄システム付オートフィラー給水

    光センサーがコップを検知し、いつでも適量の水を供給します。ベースン自動洗浄システムは、コップ給水が停止すると同時にベースン自動洗浄システムが作動し、ベースンを清潔に保ちます。ベースン及びコップ受け部は取り外しが可能で、清掃が簡単です。

  • バキューム管路クリーンシステム

    バキューム管路クリーンシステム

    専用の洗浄剤*を使用することで、バキューム、サライバエジェクター管路が容易に清掃できます。

    * マザックP

  • 除菌カートリッジ

    除菌カートリッジ

    多孔質中空糸膜で、水回路の一般細菌、大腸菌、微粒子などを捕らえ、クリーンなエアーと水を供給します。
    (エアー用:オプション)

Infection Control by Touchlessタッチレスによる衛生管理

  • タッチレスオペレーティングライト ルナビューLD

    タッチレスオペレーティングライト
    ルナビューLD

    タッチレスセンサー搭載で、センサーの前に手をかざすだけで、ライトのON/OFF切替えができるので、手を触れることが有りません。自然で明るい照明により、窩洞やカリエスを鮮明に見ることができ、治療部位の識別を容易にします。また、ハンドルはオートクレーブ滅菌が可能です。

    • 2ペダル仕様(FAT/FMTシステム)
      2ペダル仕様
      (FAT/FMTシステム)
      1ペダル仕様(PdWシステム)
      1ペダル仕様
      (PdWシステム)

    ハンズフリーの幅を広げるフットコントローラー

    インスツルメント、チェア、オペレーティングライトの操作は、このフットコントローラーで行えます。

    フットコントローラーの移動を容易にする足フック(オプション)と防水機能(オプション)

    フットコントローラーの移動を容易にする足フックと防水機能(IPX6*)の選択が可能です。

    *IPX は防水性能の指標です。IPX6 はあらゆる方向からの強い噴流水による有害な影響がないこと(耐水型)を表します。

Infection Control by Autoclaveオートクレーブ対応

  • FAT/FMTインスツルメントハンガー
    FAT/FMTインスツルメントハンガー
  • PdWインスツルメントホルダー
    PdWインスツルメントホルダー
  • トレーハンドル
    トレーハンドル
  • ライトハンドル
    ライトハンドル
  • オートクレーブ対応の各種パーツやツール
    マイクロモーターカバー / マイクロモーター アタッチメント / エアータービン / 超音波スケーラー / 薬瓶ホルダー / 紙コップ汚物ホルダー / サライバエジェクター (チップ、ボディ) / スリーウェイシリンジ (ケース、ノズル) / バキュームシリンジ (シリンジボディ、バキュームチップ、ラバーチップ) / フラッシング装置 / シリコンシート
根管治療

Endodontics

  • 組み込まれた根管長測定機能(オプション)と簡単なセッティングで根管長測定

    組み込まれた根管長測定機能(オプション)

    ブラシレスマイクロモーター トルックスTR-S3-R-Oと根管長測定機能により、根管内のファイル位置をシステムディスプレイに表示することができます。より精度の高い根管長測定機能とオートコントロールシステムにより効率良く精度の高い治療に貢献します。

    簡単なセッティングで根管長測定

    プローブコードはバックレストにワンタッチで取付けられるので邪魔にならず、コードの取り回しを考える必要がありません。

  • モーターでの穿通・グライドパスを可能にするOGP機能(Optimum Glide Path)とより効率的な根管拡大形成を可能にするOTR機能(Optimum Torque Reverse)

    モーターでの穿通・グライドパスを可能にするOGP機能
    (Optimum Glide Path)

    #20以下の細いファイルを用い、モーターでのグライドパスを可能にしました。湾曲した根管、狭窄した根管でも、よりスピーディーな治療を可能にしました。*

    より効率的な根管拡大形成を可能にするOTR機能
    (Optimum Torque Reverse)

    切削回転中、ファイルにかかる負荷に応じて反転することで、ファイルの食い込みや破折を軽減します。また、湾曲根管の拡大形成時の根管追従性に優れており、レッジやパーフォレーションの発生も軽減します。*特殊なファイルを使用する事なく、使い慣れたNiTiファイルを使用できます。

    * 当社従来品との比較

マイクロスコープ

Microscope

  • マイクロスコープ
  • マイクロスコープの焦点距離微調整が
    フットコントローラーでも可能

    チェアの昇降スピードをスロースピードモードに切替えることにより、マイクロスコープによる治療時の焦点距離微調整を、フットコントローラーで操作できます。焦点のブレやズレが起きにくく、常に安定した姿勢で効率の良い治療が行えます。

    より高い精度の治療を可能にする
    マイクロスコープ(オプション)

    常に患者さんの口腔内に集中できるようにデザインされたSpacelineは、マイクロスコープによる治療に適しています。昇降時のブレが少なく、マイクロスコープマウント時には高い精度の治療を可能にします。

インプラント治療

Implantology

  • インプラントモーターシステム(オプション)
  • インプラントモーターシステム
    (オプション)

    インプラント治療から口腔外科、歯内治療まで幅広い症例に対応します。インプラントメーカーのドリルステップを登録することができるので、システムディスプレイを見ながら段階的に治療を進めることができます。
    モーターはパワフルで軽量(119g)、100~40,000rpmのスピードレンジにより、多くの症例に対応します。治療中は生理食塩水の供給が可能です。LED照明は38,000ルクスまで調光が可能で、治療部位を鮮明に見ることができます。

口腔内撮影機能

Intraoral Imaging

  • ルナビューショット2(オプション)

    ルナビューショット2(オプション)

    オペレーティングライト ルナビューELⅡに取付けられたルナビューショット2により、オペレーティングライト目線で口腔内の状態を撮影することが可能です。
    測距センサー搭載で一定の焦点距離での撮影が可能な口腔内写真モード、顔貌などの全体的な撮影が可能な顔貌モード、幅広いズームで3歯程度から口腔全域の撮影が可能な歯列モードを備えています。

  • 口腔内カメラ ペンビュアー(オプション)

    口腔内カメラ
    ペンビュアー(オプション)

    マイクロスコープにも使用されている同軸照明技術を搭載した口腔内カメラ ペンビュアーは、ホワイトモード、同軸照明モード、ブルーモードの3つの照明モードが選択可能です。同軸照明モードは、通常の照明では届きにくい根管内部まで見やすく照らし、接写から口腔全域の撮影まで幅広い撮影が可能です。

その他オプション

Additional Components

  • ルナビューミラー
    ルナビューミラー
  • ユーティリティートレー
    ユーティリティートレー
  • サライバエジェクター
    サライバエジェクター
  • LEDライト付スリーウェイシリンジ
    LEDライト付スリーウェイシリンジ
  • 超音波スケーラ― ソルフィーF(組込み式)
    超音波スケーラ―
    ソルフィーF(組込み式)
    25段階のパワーレンジにより、ペリオ分野で使用する弱い振動から、クラウン除去などに使用する強い振動まで幅広い臨床に対応します。
  • LED光重合器 ペンキュアー 2000
    LED光重合器 ペンキュアー 2000
    ハイパワー2,000mW/cm2により3秒照射を実現。平行光で、被照射部から5mm離れても約80%のパワーを維持します。
  • オペレーティングスツール EX オペレーティングスツール EX
    オペレーティングスツール EX
    精密な施術時の基本姿勢を快適にサポートできるよう考えられています。座面高さ調整機能に加え角度調整機能付も選択できます。
バリエーション

Chair Typesチェアタイプ

  • CTタイプ
    CTタイプ
    FTタイプ
    FTタイプ

Colorsカラーバリエーション

多彩なシートカラー

標準で8色のシートカラーを用意しています。

  • Grey L1
  • Blue M1
    Blue M1
  • Blue D1
    Blue D1
  • Violet M1
    Violet M1
  • Grey D1
    Grey D1
  • Beige M1
    Beige M1
  • Green M1
    Green M1
  • Yellow M1
    Yellow M1
関連動画

Maintenance guideメンテナンスガイド

標準パネル 給水管路クリーンシステムあり

標準パネル
給水管路クリーンシステムあり

  • 1日の始まりに|給水管路クリーンシステムあり|標準パネル|スペースラインEX
    1日の始まりに|給水管路クリーンシステムあり|標準パネル|スペースラインEX
  • 診療時間内(患者さんごと)|給水管路クリーンシステムあり|標準パネル|スペースラインEX
    診療時間内(患者さんごと)|給水管路クリーンシステムあり|標準パネル|スペースラインEX
  • インスツルメントのオートクレーブ滅菌手順
    インスツルメントのオートクレーブ滅菌手順
  • 1日の終わりに|給水管路クリーンシステムあり|標準パネル|スペースラインEX
    1日の終わりに|給水管路クリーンシステムあり|標準パネル|スペースラインEX
  • 定期的なお手入れ|給水管路クリーンシステムあり|標準パネル|スペースラインEX
    定期的なお手入れ|給水管路クリーンシステムあり|標準パネル|スペースラインEX
  • 残留水の排出|給水管路クリーンシステムあり|標準パネル|スペースラインEX
    残留水の排出|給水管路クリーンシステムあり|標準パネル|スペースラインEX
標準パネル 給水管路クリーンシステムなし

標準パネル
給水管路クリーンシステムなし

  • 1日の始まりに|給水管路クリーンシステムなし|標準パネル|スペースラインEX
    1日の始まりに|給水管路クリーンシステムなし|標準パネル|スペースラインEX
  • 診療時間内(患者さんごと)|給水管路クリーンシステムなし|標準パネル|スペースラインEX
    診療時間内(患者さんごと)|給水管路クリーンシステムなし|標準パネル|スペースラインEX
  • インスツルメントのオートクレーブ滅菌手順
    インスツルメントのオートクレーブ滅菌手順
  • 1日の終わりに|給水管路クリーンシステムなし|標準パネル|スペースラインEX
    1日の終わりに|給水管路クリーンシステムなし|標準パネル|スペースラインEX
  • 定期的なお手入れ|給水管路クリーンシステムなし|標準パネル|スペースラインEX
    定期的なお手入れ|給水管路クリーンシステムなし|標準パネル|スペースラインEX
  • 残留水の排出|給水管路クリーンシステムなし|標準パネル|スペースラインEX
    残留水の排出|給水管路クリーンシステムなし|標準パネル|スペースラインEX
標準パネル 給水管路クリーンシステムあり

システムディスプレイパネル(オプション)
給水管路クリーンシステムあり

  • 1日の始まりに|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
    1日の始まりに|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
  • 診療時間内(患者さんごと)|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
    診療時間内(患者さんごと)|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
  • インスツルメントのオートクレーブ滅菌手順
    インスツルメントのオートクレーブ滅菌手順
  • 1日の終わりに|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
    1日の終わりに|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
  • 定期的なお手入れ|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
    定期的なお手入れ|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
  • 残留水の排出|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
    残留水の排出|給水管路クリーンシステムあり|システムディスプレイパネル|スペースラインEX
標準パネル 給水管路クリーンシステムあり

システムディスプレイパネル(オプション)
給水管路クリーンシステムなし

  • 1日の始まりに|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
    1日の始まりに|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
  • 診療時間内(患者さんごと)|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
    診療時間内(患者さんごと)|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
  • インスツルメントのオートクレーブ滅菌手順
    インスツルメントのオートクレーブ滅菌手順
  • 1日の終わりに|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
    1日の終わりに|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
  • 定期的なお手入れ|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
    定期的なお手入れ|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
  • 残留水の排出|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX
    残留水の排出|給水管路クリーンシステムなし|システムディスプレイパネル|スペースラインEX

プロモーション、特長紹介

プロモーション

  • スペースライン EX プロモーションビデオ
    スペースライン EX
    プロモーションビデオ
    ユニバーサルデザインを根幹とし、より一層の機能性、操作性、快適性を追求したモリタ製作所 チェアユニットのご紹介です。

患者さんに安らぎを - スーパーショックレス -

  • 全編
    全編
  • 起動、停止の動きをほとんど感じさせない
    起動、停止の動きをほとんど感じさせない
  • 振動を感じさせず、リラックスして診療を受けていただけます
    振動を感じさせず、リラックスして診療を受けていただけます
  • 垂直に上下するため、口腔位置が変わりません
    垂直に上下するため、口腔位置が変わりません
  • コップいっぱいの水が… こぼれない
    コップいっぱいの水が… こぼれない

その一言をなくせるチェア - 背ずれ防止機能 -

  • 全編
    全編
  • 診療のストレスを軽減 ポイントはしっかり奥に座ってもらうこと
    診療のストレスを軽減 ポイントはしっかり奥に座ってもらうこと
  • 背板と同時に座面も傾くことで、背ずれを軽減します
    背板と同時に座面も傾くことで、背ずれを軽減します
  • 頭の位置が変わることなく傾斜するので… 「少し上がってください」は、いりません
    頭の位置が変わることなく傾斜するので… 「少し上がってください」は、いりません

日々のメンテナンスに時間をかけない - かんたんメンテナンス -

  • 全編
    全編
  • 患者さんごとのお手入れが簡単 –バキューム管路の水洗浄–
    患者さんごとのお手入れが簡単
    –バキューム管路の水洗浄–
  • 1日の終わりのお手入れも簡単 –管路総合戦場-
    1日の終わりのお手入れも簡単
    –管路総合戦場-
  • 操作パネルは凸凹が無く清掃が簡単 –操作パネル、トレーの清掃-
    操作パネルは凸凹が無く清掃が簡単
    –操作パネル、トレーの清掃-
  • バキュームフィルターの清掃も簡単(1日1回)-バキュームフィルターの清掃-
    バキュームフィルターの清掃も簡単(1日1回)
    -バキュームフィルターの清掃-
  • バキュームタンクの清掃も簡単(半年に1回)-バキュームタンクの清掃-
    バキュームタンクの清掃も簡単(半年に1回)
    -バキュームタンクの清掃-

根管治療を快適に - トレーに組み込まれたエンド機能 -

  • 全編
    全編
  • 準備はたったの3ステップ、すぐに診療が行えます
    準備はたったの3ステップ、すぐに診療が行えます
    1. ハントピースを交換
    2. 極をつないで通電確認
    3. 電極を患者さんの口角付近に引っ掛ける
  • ハンドピースをピックアップするだけで使用可能です
    ハンドピースをピックアップするだけで使用可能です
  • フットコントローラーで操作可能
    フットコントローラーで操作可能
  • システムディスプレイに大きく表示(オプション)
    システムディスプレイに大きく表示(オプション)
  • トレーに器械を置く必要がないのですっきり
    トレーに器械を置く必要がないのですっきり

肉眼の限界を超えた「見える」を実現 - ウルトラロー鏡筒の特長 -

  • 全編
    全編
  • 集中した作業をするときの自然な姿勢と無理のない作業位置へと導く
    集中した作業をするときの自然な姿勢と無理のない作業位置へと導く
  • 接眼部~対物レンズの適切な距離が維持され、背筋が自然に伸び疲れにくい無理のない姿勢をキープ
    接眼部~対物レンズの適切な距離が維持され、背筋が自然に伸び疲れにくい無理のない姿勢をキープ
  • 対物レンズ~観察部位の距離を確保 手元を精密作業のしやすい高さに維持し、自然な作業位置へ
    対物レンズ~観察部位の距離を確保 手元を精密作業のしやすい高さに維持し、自然な作業位置へ
  • マイクロスコープをチェアにマウントすることで、空間を友好的に活用できます
    マイクロスコープをチェアにマウントすることで、空間を友好的に活用できます
  • モリタユニットのスロースピードモードなら、手を使うことなくフットコントロールで焦点距離の微調整が可能
    モリタユニットのスロースピードモードなら、手を使うことなくフットコントロールで焦点距離の微調整が可能
製品情報

Product Information

  • CTタイプ 寸法図
    CTタイプ
  • FTタイプ 寸法図
    FTタイプ
下の表は横スクロールできます
FAT FMT PdW
装備 CT FT CT FT CT FT
トレーシステム 標準パネル
トレーシステム システムディスプレイパネル
チェアマウントライト ルナビューLD
(オートライト点灯・調光機能付)
チェアマウントライト ルナビューLD用
ルナビューミラー
チェアマウントライト ルナビューELⅡ
チェアマウントライト ルナビューELⅡ
(ルナビューショット2付)
エアータービン1回路目 ツインパワータービン p
(LEDライト付)
エアータービン2回路目 ツインパワータービン p
(LEDライト付)
AI キャッチ(エアータービン回路)
マイクロモーター トルックスTR-S3
マイクロモーター トルックスTR-S3-O
(LEDライト付)
根管長測定機能対応 トルックス TR-S3-R-O*
(LEDライト付)
根管長測定機能組込み**
(システムディスプレイパネルのみ)
トルクテック(CA・ST)
トルクテック 5倍速コントラ
(CA-5IF/CA-5IF-O)
トルクテック エンド用減速コントラ
(CA-10RC-ENDO)*
スリーウェイシリンジ(WS100) 2本
スリーウェイシリンジ
(WS100-LD LEDライト付)
バキュームシリンジ
サライバエジェクター
超音波スケーラー ソルフィー
(組込み式Fタイプ)
超音波スケーラー ソルフィー
(組込み式FタイプLEDライト付)
超音波スケーラー ソルフィー
(組込み式Tタイプ)
超音波スケーラー ソルフィー
(組込み式TタイプLEDライト付)
エアースケーラー エアーソルフィー2
口腔内カメラ ペンビュアー VIS-USB 組込み式
LED 光重合器 ペンキュアー2000
充電ホルダー付
オート位置制御 4ポジション
チェア スロースピードモード
ユーティリティートレー
インプラントモーターシステム***
(システムディスプレイパネルのみ)
マイクロスコープ取付用セット(ライカ M320用)
19インチ液晶ディスプレイ(トレー取付タイプ)
19インチ液晶ディスプレイ(ポール取付タイプ)
タブレットスタンド
フットコントローラー用足フック
フットコントローラー防水タイプ(IPX6)
FAT FMT PdW
装備 CT FT CT FT CT FT
フットコントローラー 1ペダル式
フットコントローラー 2ペダル式
ヘッドレスト ナチュラルムーブメント式
ヘッドレスト スライドナチュラルムーブメント式
術者側アームレスト
アシスタント側アームレスト
スライド式フットサポート
キャノピーシート
オートフィラー(紙コップ対応光センサー式
/ベースン自動洗浄付)
クリーンウォーターシステム リセオ
給水管路クリーンシステム
フラッシング装置
バキュームタンク自動洗浄システム
バキューム管路クリーンシステム
(マザック洗浄)
バキュームタンク セパレート式
バキュームタンク セントラル式
除菌カートリッジ(水)
除菌カートリッジ(エアー)
ワンタッチ接手(給水/給気)
オペレーティングスツール OS-EX-1
(座面角度調整機能付)
オペレーティングスツール OS-EX-E

○:標準装備  △:オプション  -:選択不可


*TR-S3-R-Oのみ根管長測定機能に対応できます。
**ルートZX mini Uの機能です。
***エレクトリック マイクロモータの機能です。

○:標準装備  △:オプション  -:選択不可


*TR-S3-R-Oのみ根管長測定機能に対応できます。
**ルートZX mini Uの機能です。
***エレクトリック マイクロモータの機能です。

薬事情報

  • 製造販売業者:株式会社モリタ製作所
    所在地:京都府京都市伏見区東浜南町680番地
    許可番号:26B1X00001
  • 販売名:ツインパワータービン p
    一般的名称:歯科用ガス圧式ハンドピース
    機器の分類:管理医療機器(クラスⅡ)
    認証番号:21200BZZ00035000
  • 販売名:トルックス
    一般的名称:歯科用電気回転駆動装置
    機器の分類:管理医療機器(クラスⅡ)
    認証番号:229ACBZX00020000
  • 販売名:ソルフィー(組込み式)
    一般的名称:歯科用多目的超音波治療器
    機器の分類:管理医療機器(クラスⅡ)
    認証番号;223ACBZX00038000
  • 販売名:エアーソルフィー
    一般的名称:歯科用エアスケーラ
    機器の分類:管理医療機器(クラスⅡ)
    承認番号:21200BZZ00129000
  • 販売名:ルートZX mini U
    一般的名称:歯科用根管長測定器
    機器の分類:管理医療機器(クラスⅡ)
    認証番号:223ACBZX00026000
  • 販売名:ルナビューLD
    一般的名称:診療用照明器
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:26B1X00001000506
  • 販売名:ペンキュアー 2000
    一般的名称:歯科重合用光照射器
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:26B1X00001000513
  • 販売名:ペンビュアー
    一般的名称:歯科用口腔内カメラ
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:26B1X00001000518
  • 製造販売業者:株式会社モリタ東京製作所
    所在地:埼玉県北足立郡伊奈町小室7129番地
    許可番号:11B2X00071
  • 販売名:ソルフィーT
    一般的名称:歯科用多目的超音波治療器
    機器の分類:管理医療機器(クラスⅡ)
    認証番号:228AABZX00103000
  • 販売名:ルナビューELⅡ
    一般的名称:汎用歯科用照明器
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:11B2X00071000026
  • 販売名:ルナビューショット2
    一般的名称:歯科用口腔内カメラ
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:11B2X00071000048
  • 販売名:スリーウェイシリンジ
    一般的名称:歯科用口腔洗浄器
    機器の分類:一般医療機器(クラスⅠ)
    届出番号:11B2X00071000009
  • 製造販売業者:ビエン・エア・アジア株式会社
    所在地:東京都豊島区池袋2-40-12西池袋第一生命ビルディング
    許可番号:13B2X00075
  • 販売名:エレクトリック マイクロモータ
    一般的名称:歯科用電気回転駆動装置
    機器の分類:管理医療機器(クラスⅡ)
    認証番号:220AFBZX00212000
  • ビエン・エア・アジア社の社名及び商品名は、ビエン・エア・アジア社が保有する商標又は登録商標です。

RELATED
CONTENTS関連ページのご紹介

  • スペースラインEX 「ユーザーインタビュー」や「長期保証」についてご紹介
  • pd style 関連製品

仕様

仕様 【仕様】- 販売名:スペースライン
- 型式:CU-510
- 電源:AC100V 50/60Hz
- 消費電力:1.0kVA
- チェア制御バルブ:サーボバルブ・電磁弁併用
- チェア:幅625×全長1725mm(FTは625×1600mm)
- シート座面高さ(床面より):最高位 800mm
 最低位 380mm
- バックシート角度(水平に対して):起立 80゜
 傾斜 0゜
- 質量:約280kg(FTは約220kg)
- レザーカラー:
 Grey L1・Blue M1・Blue D1・Violet M1
 Grey D1・Beige M1・Yellow M1・Green M1
【法定耐用年数(償却年数)7年】
【本体装備】- ルナビューLD
- ツインパワータービンp<LEDライト付き>(2段調光、残光タイマー方式付)
- マイクロモーター トルックスTR-S3(ライト無、回転速度記憶設定・デジタル表示)
- スリーウェイシリンジ 2本(ライト無)
- バキュームシリンジ
- ヘッドレスト:ナチュラルムーブメント式
- フットコントローラーFdW:1ペダル
- オート位置制御 4ポジション
- ベースン オートフィラー給水(ベースン自動洗浄付き、紙コップ対応 光センサー式)
- チェアスロースピードモード
- ワンタッチ接手(給水・給気)
- 除菌カートリッジ(水)
- バキュームタンク 自動洗浄システム
- バキューム管路クリーンシステム
- 残留水排出機能(※フラッシング装置はオプションです)

医療機器の分類

医療機器認証番号 228ACBZX00018000
医療機器の分類 クラスⅡ 管理医療機器
特定保守管理医療機器・設置管理医療機器 特定保守管理機器であり且つ設置管理医療機器
一般的名称 歯科用ユニット
販売名 スペースライン
法定耐用年数(償却年数) 7年
製造販売 株式会社モリタ製作所

関連製品

同じメーカー製品掲載カタログ

この製品を見た人はこんな製品も見ています

同じカテゴリのアクセスランキング

同じメーカーのアクセスランキング

  • カタログ履歴
  • 検索履歴
  • 閲覧履歴
