Concept
-
-
人の感覚をベースに

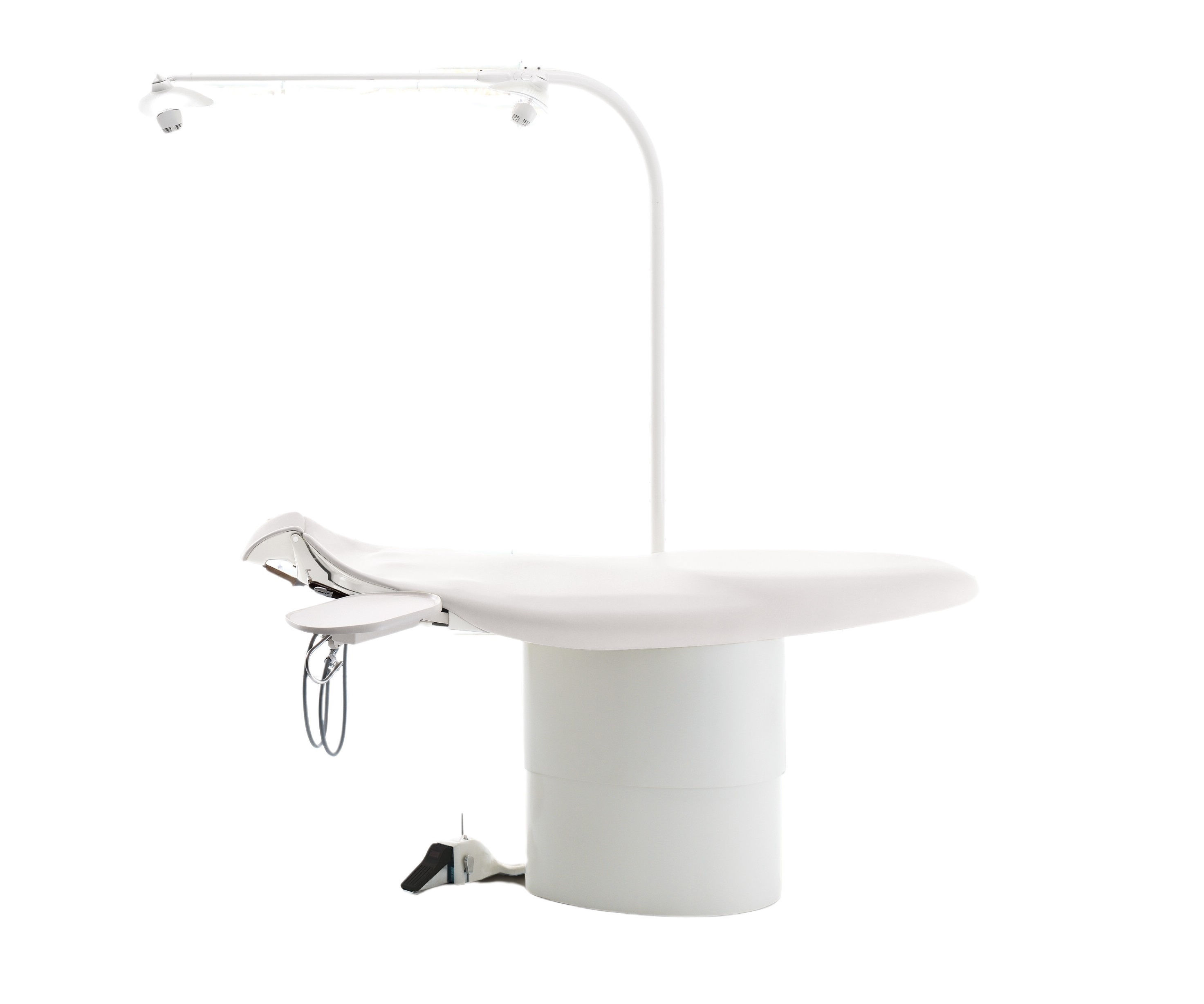

自由な空間と安定した環境を提供Feel 21は､治療を受けられる患者さんにも、治療される先生や補助者にも快適で清潔、しかも優しい診療環境を提供します。
- 患者さんとの自然で開放的なコミュニケーションが可能です。
- 人と器材のインターフェースは人の感覚をベースにデザイン されていますので、安定した姿勢で治療に集中でき、高度なスキルを発揮できます。
- ハイレベルのインフェクションコントロールを可能にします。
ご利用頂いているブラウザは推奨環境ではありません。
正常に動作しない場合があるため、ブラウザを最新バージョンにしてご確認ください。
-
カタログ1
【バキューム編アシスタントテクニカルマニュアル】.pdf
※ログインすると
ダウンロードできます -
カタログ2
【診療編アシスタントテクニカルマニュアル】.pdf
※ログインすると
ダウンロードできます -
カタログ3
スペースライン フィール21 タイプN
※ログインすると
ダウンロードできます
Features
“人が中心”自然な姿勢と動き・・・それが原点
-
-
6 Skill
患者さん、術者、補助者のおのおのがリラックスした状態で、高度な指のコントロールを維持するための最適条件がセットできます。
- ❶床面から術者の座面までの高さ
- ❷患者口腔の上顎咬合平面の前後の傾き角度
- ❸患者の上顎中切歯切端の高さ
- ❹スキル･アキシスに対する術者の前後の距離
- ❺スキル･アキシスとフットコントローラー上のつま先のレスト点との距離
- ❻術者がスキル・アキシスの周囲を回転する角度（10:00～12:30）
-
術者の安定した姿勢と
自由な動きを妨げない空間の確保正確な指先のコントロールを行うには、バランスのとれた、自由度の高い、安定した姿勢が重要な要素です。術者の膝上や足先に充分なスペースがあり、自由な動きを妨げるコードや突起物は一切ありません。
-
最適位置を確保する術者用スキルシート
術者用スキルシートはスキルアキシスを中心に回転しますので、術者と患者の位置は常に一定に保たれます。高さと前後位置調整の操作は足で簡単に行えます。
-
診療台の高さはオートポジション
固診療台は術者の最適な高さにセットできます。
-
自由な回転と安定を約束するスキルシート
安定した治療姿勢を可能にする シンプルデザイン
-
頭部をやさしく固定するヘッドレスト
頭部のズレがほとんどなく、頭部をどの向きでも中央に安定させ、左右の耳を圧迫しない形状になっています。また、清潔さを考慮したキャノピーシートは、ヘッドレストとシートとの間隙が少なく、長い髪の毛の垂れ下がりなどを防止します。
-
自然な足の動きで操作できる
フットコントローラーフットコントローラーは術者が自然に足先を動かせる踏み込み式を採用しています。
-
前腕の自然な動きでピックアップできる
インスツルメントの配置ハンドピースを、肘を動かさず前腕を自然に右下に動かした所に配置しています。ピックアップとリターンが、自然で一定した動きのなかで行え、握り替える必要もありません。
-
チューブの重みを軽減するU字型カーブ
ハンドピースのチューブを、患者さんの肩口から出し、U字型カーブを描く形状にすることで、チューブ自体の重さを軽減し、指先へのストレスを少なくします。
-
-
第4頸椎を中心とした3段階調整のヘッドレストです。 -
指先に負担がかからない
エアータービンハンドピースエアータービンハンドピースの太さ・長さ・角度は、指先に負担がかからない人間工学的な設計で、精密なコントロールを可能にします。
-
ハンドピースの切替え光センサー搭載
エアータービンとマイクロモーターの操作の切替えは、光センサーにより自動的に行われます。
患者さんにやさしく、より未来へ進化した診療空間
-
-
Feel21は患者さんを中心とし、術者や補助者の自然な姿勢と動きに合わせ、診療に必要な器材を適切に配置した、理想的な診療空間を実現しました。
- 患者さんに圧迫感を感じさせる器械類をなくし、また恐怖感を与える器材類も視野に入らないよう設計されています。
- Feel21のシートは、体圧分布にフィットしたクッション になっています。患者さんはリラックスでき、長時間の診療にも疲れることはありません。
Function
ハイレベルなインフェクションコントロールを実現
-
-
7つの0（ゼロ）
無駄な動きをなくし、必要な動きも最小にすることで術者のストレスを軽減し、さらにハイレベルなインフェクションコントロールを可能にするため、次のものをなくしました。
- ハンドル
- 手元スイッチ
- 関節のあるアーム
- オペレーティングスツールの キャスター
- 患者さんの体の傾斜機構
- スピットン
- 過剰なコードやチューブ
これにより、必要なもの以外に触れることなく治療に集中することができます。
-
-
ワンハンド着脱できるハンドピース
エアータービンハンドピースはタッチレス3Dホルダーに掛けたままグリップ部を持ち引っぱるだけで着脱できます。術者の手がインスツルメント以外に、チューブにもハンガー部にも触れることがありませんので衛生的です。
-
口腔をとらえる LED 2ライト（ツインライト）
上顎用と下顎用の2ライト方式により、照射野や位置調整の必要はありません。LEDライトは、最大照度30,000Lx以上で、明るさの調整が可能です。ライトのON/OFFは、フットコントローラーのスイッチで行えます。
-
指先を使わないヘッドレストの調整
ヘッドレストの角度調整は腕で簡単に行えますので、指先が触れることがありません。
-
衛生的なAT･AR クリーンシステム
切削粉、汚物などがエアータービンヘッド内部及び注水回路へ侵入するのを防止します。
-
バキュームタンク自動洗浄システム
メインスイッチをONにした時や、診療終了後にクリーニングスイッチを押すと、タンク内を自動的に洗浄するメンテナンスフリーシステムです。
-
シリコン製メインチューブ
シリコン製メインチューブは、アルコール清拭が可能です。
注水チューブは、内面がフッ素樹脂の2層チューブを採用しました。
-
ワンタッチコネクションは、
すべてオートクレーブ滅菌可能- エアータービンハンドピース
- マイクロモーターハンドピースの モーター部カバー
- マイクロモーターのアタッチメント
- バキュームシリンジと先端チップ
- スリーウェイシリンジのカバーとノズル
-
歯科用除菌フィルター
エアーと水回路の一般細菌、大腸菌、微粒子などを確実に捕らえ、クリーンなエアーと水を供給します。
-
バキュームシリンジ自動洗浄システム
バキュームシリンジを洗浄用給水口に差し込み、スイッチを押せば、シリンジチューブとタンクの内部を自動的に洗浄できます。
Option
ツインパワータービン p. X シリーズ
マイクロモーター トルックス TR-SS
ツインパワータービン p. Xシリーズ
静か、パワフル、ロングライフ、ゼロサックバック
ハイパワートルクを生み出す
ツインパワーテクノロジー
不快な音を大幅に低減し、ロングライフを実現。
2秒以内に停止する安全性の高いクイックセーフティストップ付きです。
新開発のゼロサックバック機構により、切削粉や汚物の吸い込みをシャットアウトしました。
ツインパワータービン p. X シリーズ
（プッシュチャック方式）
トルクタイプ PAR-X-O DI
スタンダードタイプ PAR-EX-O DI
ウルトラ M タイプ PAR-UMX-O DI
ウルトラ E タイプ PAR-UEX-O DI
（回転速度一定が標準仕様、可変速式はオプション）
ブラシレスマイクロモーター トルックス TR-SS
超低速回転100rpm - 高速回転40,000rpm
治療に有効なワイドレンジモーター
62mm、68g とコンパクトサイズ。ブラシレスで高耐久のトルックス SS は、コンパクトでありながら従来品※ と同等の高いトルクを実現しました。低速100rpm - 高速40,000rpm までの全回転域で発揮する安定した滑らかな回転と合わせて快適切削を提供します。
当社 TR-91 に対して
回転速度モード設定
回転速度は4段階のモード設定ができ、それぞれ2段速の一定速度が得られます。
UL : 100 - 300rpm
L : 100 - 3,000rpm
M : 100 - 9,000rpm
H : 100 - 40,000rpm
（可変速式はオプション）
-
シート取付けトレー タイプD
-
シート取付けトレー タイプD
拡張システムトレーA付 -
チェアスローピード
マイクロスコープ対応2スピード
切替機能 -
術者用スキルシート タイプS
アシスタント用スキルシート タイプS -
アシスタント用スキルシート タイプE
Product Information
レザーカラーバリエーション
-
ライトグレー （Grey L1） -
ダークグレー （Grey D1） -
ダークブルー （Blue D1）
下の表は横スクロールできます
| 販売名 | スペースライン フィール21 |
|---|---|
| 型式 | C21 |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 1.5kVA |
| 質量 | 約 180kg |
| シート座面高さ（床面より） | 最低位660mm 最高位960mm |
配置図 （縮尺 1/50 単位mm）
| 項目 | 装備 |
|---|---|
| 標準装備 | シート取付けトレー タイプS（樹脂製・固定式） |
| LED 2ライト（ツインライト） | |
| ツインパワータービン p（ライト付き）2 段調光・残光タイマ一方式付 | |
| マイクロモーター トルックス TR-SS | |
| スリーウエイシリンジ 2本（オートクレーブ可能型） | |
| バキュームシリンジ（オートクレーブ可能型） | |
| ヘッドレスト一体式シート（キャノピー付） | |
| フットコントローラー（1ペダルスライド式、ライトスイッチ付） （エアータービン 回転速度一定・マイクロモーター 2段速式） |
|
| オート位置制御（上下ポジション） | |
| チェア制御（電磁弁式） | |
| ワンタッチ接手（給水・給気、アシスタント側） | |
| バキュームタンク（セパレータ式） | |
| プラットフォーム |
| オプション | |
|---|---|
| エアータービン | 1 回路用 AT･AR クリーンシステム |
| マイクロモ―夕― | トルックス（LED ライト付）TR-SS-O-LD 2段調光・残光タイマー方式付 |
| スリーウェイシリンジ〈ライト付き〉 | 術者側 1 回路（オートクレーブ可能型） |
| 術者側・アシスタント側各 1 回路（オートクレーブ可能型） | |
| スケ―ラー | 超音波スケ―ラ― ソルフィ―（組込み式 F / Tタイプ）* |
| 超音波スケ―ラ― ソルフィ― （組込み式 F / TタイプLEDライト付）* | |
| エアースケーラー エアーソルフィー 2 | |
| 口腔内カメラ | Penviewer VIS-USB 組込み式 （モニターは別途）* |
| サライバエジェクター | シャットオフバルブ マニュアル式 |
| フットコントローラー | 1ペダルフレキシブル式、ライトスイッチ付 |
| AR/TR 可変速式 | |
| チェアスロースピード | |
| ベースン | マニュアル式 |
| オートフィラー給水（紙コップ対応光センサー付） | |
| 除菌フィルター | 除菌フィルター（水・エアー） |
| トレー | シート取付けトレー タイプ D（樹脂製・固定式） |
| 拡張システムトレー A（根管バキューム付） | |
| 多目的ホルダー | |
| フィルムビュアー クイックビュー（パノラマサイズ）（トレー取付用） | |
| ライト | チェアマウントライト（ルナビュー LD） |
| リトラックミラー | |
| ワンタッチ接手 | 排水（アシスタント側） |
| バキュームタンク | セパレーター式（タンク自動洗浄） |
| セントラル式（タンクなし） | |
| オペレーティングスツール | 術者用スキルシート タイプ S |
| アシスタント用スキルシート タイプ S | |
| アシスタント用スキルシート タイプ E** | |
| メインスイッチ | メインスイッチボックス（プラットフォーム付属なしの場合） |
* シート取付けトレー タイプ D のみ取付可能です。
口腔内カメラには、別途液晶ディスプレイが必要です。
** プラットフォーム付属なしとなります。
- 製造販売業者：株式会社モリタ製作所 所在地：京都府京都市伏見区東浜南町680番地 許可番号：26B1X00001
- 販売名：ツインパワータービン p 一般的名称：歯科用ガス圧式ハンドピース 機器の分類：管理医療機器(クラスⅡ) 認証番号：21200BZZ00035000
- 販売名：トルックスSS 一般的名称：歯科用電気回転駆動装置 機器の分類：管理医療機器(クラスⅡ) 認証番号：221ACBZX00105000
- 販売名：トルクテック 一般的名称：ストレート・ギアードアングルハンドピース 機器の分類：管理医療機器(クラスⅡ) 認証番号：221ACBZX00074000
- 販売名：ソルフィー（組込み式） 一般的名称：歯科用多目的超音波治療器 機器の分類：管理医療機器(クラスⅡ) 認証番号：223ACBZX00038000
- 販売名：エアーソルフィー 一般的名称：歯科用エアスケーラ 機器の分類：管理医療機器(クラスⅡ) 承認番号：21200BZZ00129000
- 販売名：タッチレス2ライト（LED） 一般的名称：汎用歯科用照明器 機器の分類：一般医療機器(クラスⅠ) 届出番号：26B1X00001000520
- 販売名：ルナビューLD 一般的名称：汎用歯科用照明器 機器の分類：一般医療機器(クラスⅠ) 届出番号：26B1X00001000506
- 販売名：ペンビュアー 一般的名称：歯科用口腔内カメラ 機器の分類：一般医療機器(クラスⅠ) 届出番号：26B1X00001000518
- 販売名：スリーウェイシリンジ 一般的名称：歯科用シリンジ 機器の分類：一般医療機器(クラスⅠ) 届出番号：26B1X00001000037
- 販売名：ライト付きスリーウェイシリンジ 一般的名称：歯科用シリンジ 機器の分類：一般医療機器（クラスⅠ）届出番号：26B1X00001000036
RELATED
CONTENTS関連ページのご紹介
仕様
| 仕様 | 【仕様】- 型式:C21 - 型番:N - 電源:AC100V 50/60Hz - 消費電力:1.5kVA - チェア制御バルブ:電磁弁式 - バックシート角度（水平に対して） - シート座面高さ（床面より）:最高位 960mm 最低位 660mm - 質量:約180kg - レザーカラー:スプリンググリーン（SG21）、ミルキーホワイト（MW21）、ローズベージュ（RB21） 【標準装備】- シート取付けトレー タイプS（樹脂製・固定式） - タッチレス2ライト タイプN - エアータービン ツインパワータービンp<ライト付き>（2段調光・残光タイマ一方式付き） - マイクロモーター トルックス（TR-91） - スリーウエイシリンジ2本（オートクレーブ可能型） - バキュームシリンジ（オートクレーブ可能型） - オート位置制御（上下ポジション） - チェア制御（電磁弁式） - フットコントローラー（1ペダルスライド式、ライトスイッチ付き）<エアータービン（AR）回転速度一定・マイクロモーター（TR）2段速式> - ヘッドレスト一体式シート（キャノピー付き） - ワンタッチ接手（給水・給気、アシスタント側） - バキュームタンク（セパレータ式） - プラットフォーム（ビニール床シート張り） |
|---|
医療機器の分類
| 医療機器認証番号 | 20400BZZ01023A01 |
|---|---|
| 医療機器の分類 | クラスⅡ 管理医療機器 |
| 特定保守管理医療機器・設置管理医療機器 | 特定保守管理機器であり且つ設置管理医療機器 |
| 一般的名称 | 歯科用ユニット |
| 販売名 | スペースライン フィール２１ |
| 法定耐用年数（償却年数） | 7年 |
| 製造販売 | 株式会社モリタ製作所 |
