オステルビーコン


歯接触分析装置

品目コード 206790020
JAN/EANコード 4560266549119
標準価格 価格の確認は『ログイン』してご覧ください。
ネット会員登録がまだの方は『こちら』より登録ください。
発売日 2019/10/21
メーカー （株）モリタ

商品説明

オステルビーコンは、インプラント体の安定性を測定するための機器です。インプラント体、またはアバットメントに装着するスマートペグを使用して、非接触でISQ値（インプラント安定指数）が測定できます。測定されたデータはクラウドに保存管理することも可能です。

インデックス
コンセプト

Concept

データ管理するという選択

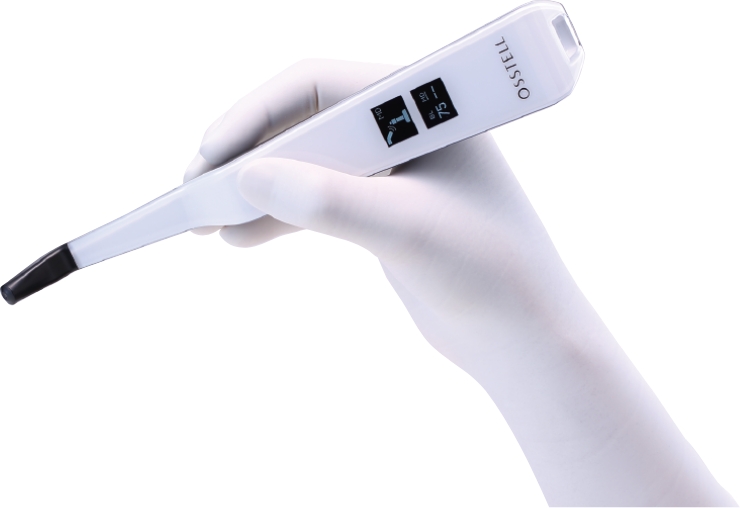

オステルビーコン

インプラントの安定性を経過測定

オステルビーコンは、インプラント体の安定性を測定するための機器です。インプラント体、またはアバットメントに装着するスマートペグを使用して、非接触でISQ値（インプラント安定指数）が測定できます。測定されたデータはクラウドに保存管理することも可能です。

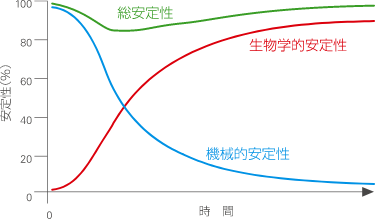

インプラント安定性の経時的変化

[グラフ] インプラント安定性の経時的変化
特長

Features

  • 治療のリスクを早期に発見

    簡単な操作でISQ値を確認できるので、これをもとにインプラント荷重時期の計画を立てることができます。破折やクラウンの作り直しなどを予見し、リスク・無駄を回避することが可能となります。

  • 迅速な治療方針の決定

    初期段階から測定が行えるため、早期から十分な安定指数が測定された場合は、早期荷重をかけるかどうかの目安になります。また、荷重時に埋入時のISQ値と比較することで、治療を進行させるかどうか決定の目安となります。

  • 「非接触」で測定可能

    本体先端から磁気パルスをスマートペグに発信し、共振周波数を測定することでISQ値を算出・表示します。直接インプラント体やアバットメントに器具を接触させないため、余分な衝撃を与えずに測定することが可能です。

  • Osstell Connectでデータを共有化

    オンラインサービス「Osstell Connect」にアクセスすると、患者さんごとに手術日、インプラントシステム、埋入部位などのデータを保存、収集、分析することができます。さらに複数のクリニック、チームメンバー、世界中の歯科医師間でISQ値を共有することができます。

    「Osstell Connect」を利用される場合は、事前にユーザー登録が必要です。

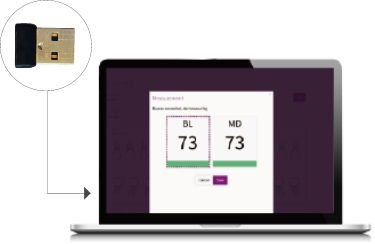

  • USBキーをPCに接続してアクセス

    USBキーをPCに接続し「Osstell Connect」にアクセスし測定すると、画面上に測定したISQ値が表示され、保存することができます。

    USBキーをPCに接続

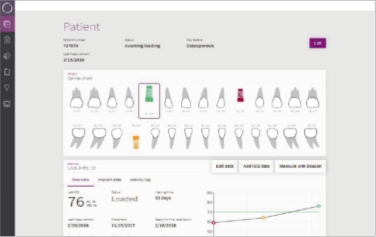

  • ISQ値を経時的にビジュアル化

    患者さんを選択して測定することで、経時的なデータを集積するので、過去から最新までのISQ値をグラフ化して表示できます。ISQ値の推移をビジュアル的に表示することで、患者さんへの説明にも効果的です。

    過去から最新までのISQ値をグラフ化して表示

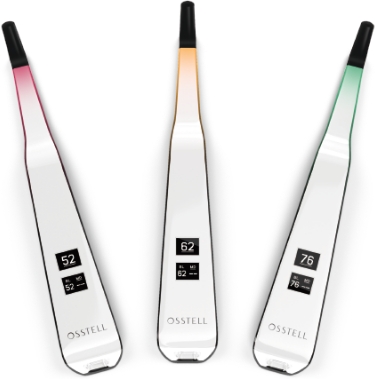

  • ひと目で判別

    ディスプレイにISQ値が表示され、本体先端が数値の程度に対応した色で発光するので、安定性の程度を容易に判別できます。

    安定性の目安

    赤 ＝ 60未満（低い） 黄 ＝ 60-69（中程度） 緑 ＝ 70以上（高い）
    オステルビーコン

操作は簡単、2ステップ

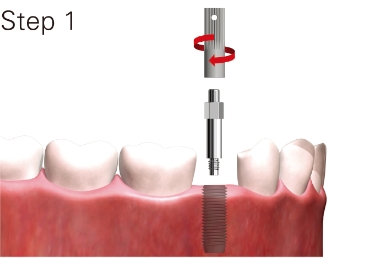

  • スマートペグをインプラント体に装着

    スマートペグをインプラント体に装着します

    スマートペグマウント（付属品）を用いて、スマートペグをインプラント体にねじ込みます。

    スマートペグはメーカーやインプラントサイズによりネジ径が異なりますので、各社・各サイズに応じたものをご使用ください。（別売）

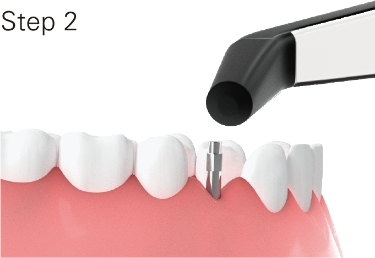

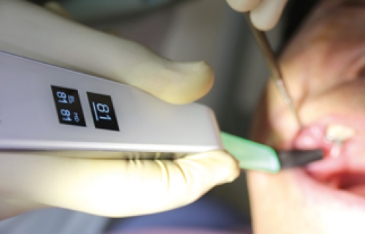

  • 非接触で測定

    非接触で測定します

    本体先端から磁気パルスを発信。スマートペグとの共振周波数を測定し、安定性を数値で表示します。

スマートペグをインプラント体に装着

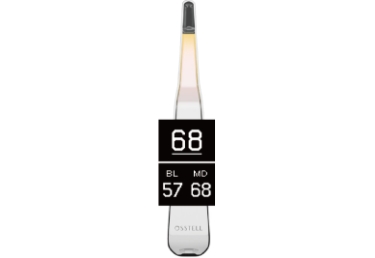

BL（頬舌側）、MD（近遠心）の数値を測定するようにガイドされており、ディスプレイに表示されます。最低ISQ値の確認ができます。

ISQ値による安定性の評価

ISQ値（インプラント安定指数）は、RFA（共鳴振動周波数分析）法を用いたもので、インプラント体の安定性を、１～100の数値で表します。ISQ値が高いほど、安定性が高いことになります。オステルビーコンは、磁気パルスによってインプラント体に取り付けたスマートペグを共鳴させます。共鳴が生じる磁気パルスの周波数とインプラント体の安定性は相関しているため、インプラント体に器具を接触させることなく、客観的な安定性を数値で評価できます。

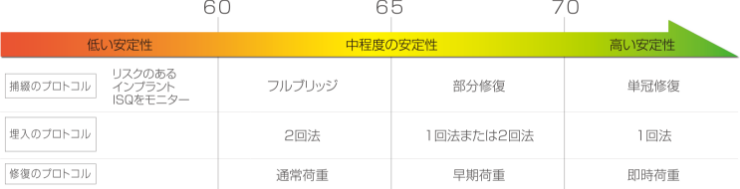

ISQ値とインプラント体安定性の目安

下の図は横スクロールできます
ISQ値とインプラント体安定性の目安

上記の目安はOsstell社が正式に推奨しているものではありません。
900以上の学術論文をまとめたものです。
詳細は https://www.osstell.com/clinical-guidelines/ をご参照ください。

関連動画

Related Videos

プロモーション動画

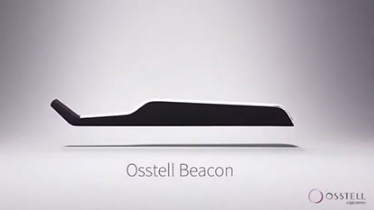

  • イメージビデオのサムネイル
    イメージビデオ

How to use

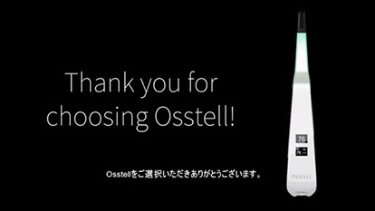

  • 設定・登録方法のサムネイル
    設定・登録方法

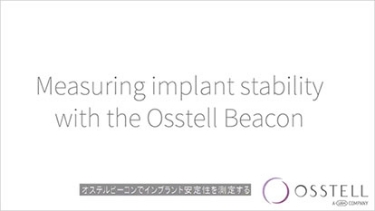

  • 測定方法のサムネイル
    測定方法

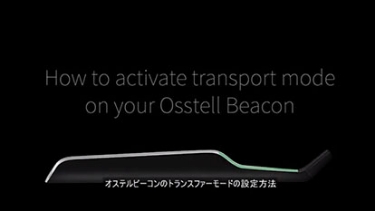

  • トランスファーモード設定方法のサムネイル
    トランスファーモード設定方法

オステルコネクト(Osstell Connect)

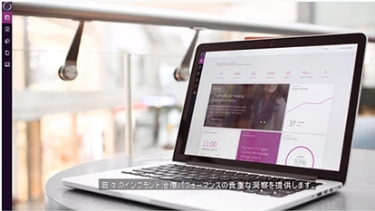

  • 概要のサムネイル
    概要
  • 患者登録のサムネイル
    患者登録

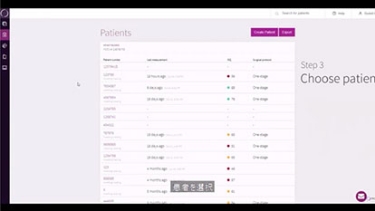

  • 数値の修正のサムネイル
    数値の修正
  • マニュアルでのISQ値の入力のサムネイル
    マニュアルでのISQ値の入力

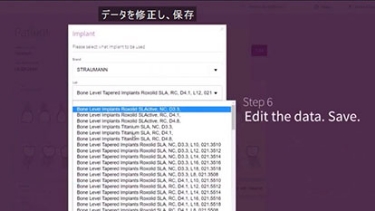

  • インプラント情報のデータ修正のサムネイル
    インプラント情報のデータ修正
製品情報

Product Information

仕様

オステルビーコン

歯接触分析装置

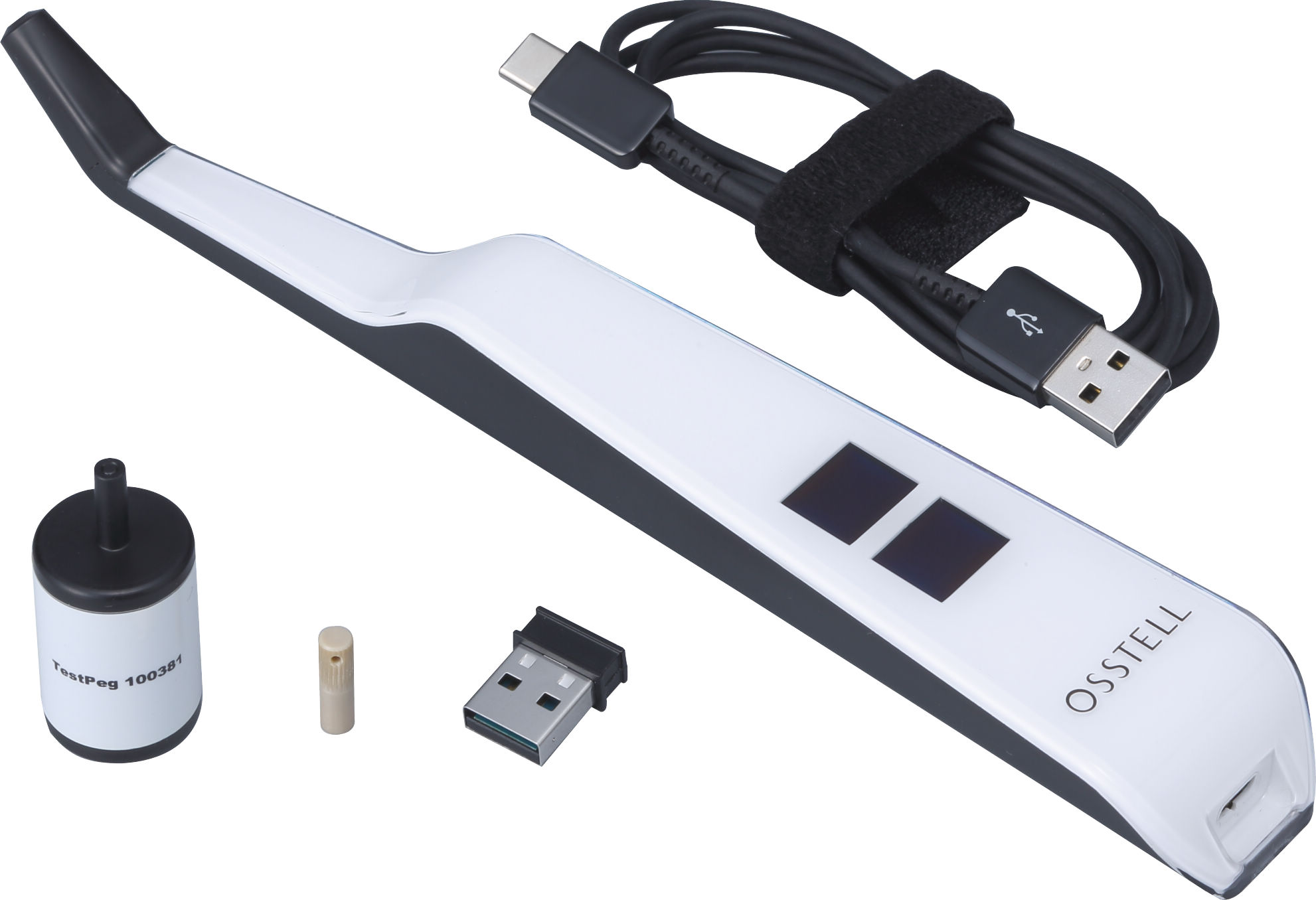

オステルビーコン

○本体
○USBキー
○スマートペグマウント（1本）
○テスト用ペグ
○USBケーブル

本体寸法　210 × 35 × 25 mm
本体質量　0.07 kg

品目コード 206790020
販売名：オステルビーコン
一般的名称：歯接触分析装置
医療機器届出番号：27B1X00109000337
医療機器の分類：一般医療機器（クラスⅠ）／特定保守管理医療機器

アイテム ラインアップ

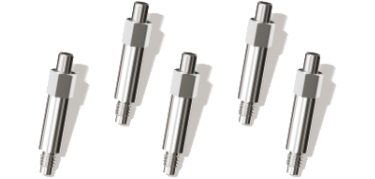

  • スマートペグ

    スマートペグ（5本入り）

    品目コード 206790002

    ねじ部で、インプラント体、アバットメントに装着することができます。一つひとつ滅菌されており、再使用はできません。

    ディスポーザブル
    • スマートペグはメーカーやインプラントサイズによりネジ径が異なりますので、各社・各サイズに応じたものをご使用ください。
    • スマートペグの全ラインナップがご覧いただけます。
    オステルAB メーカーサイト ＞

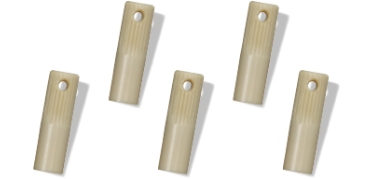

  • スマートペグマウント

    スマートペグマウント（5本入り）

    品目コード 206790009

    スマートペグを口腔内へ移送し、インプラントへ装着するためのツールです。

    オートクレーブ可（135℃まで）
    乾燥工程30分以上

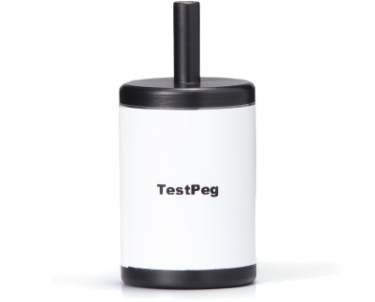

  • テスト用ペグ

    テスト用ペグ

    品目コード 206790003

    本体が正常に測定できているかを確認するためのツールです。

    注） 受注発注品です

仕様

仕様 【商品構成】
- 本体
- USBキー
- スマートペグマウント
- USBケーブル
- テスト用ペグ
【商品仕様】
- 電源電圧：3.7VDC（リチウムバッテリー）Max 5.2VDC（充電時）
- 本体寸法：L210×D35×H25mm
- 本体質量：約70g

医療機器の分類

医療機器届出番号 27B1X00109000337
医療機器の分類 クラスⅠ　一般医療機器
特定保守管理医療機器・設置管理医療機器 特定保守管理機器
一般的名称 歯接触分析装置
販売名 オステルビーコン
製造販売 株式会社モリタ／外国製造業者オステルAB
