ワイナビュー
エアーフレーム マルチルーペ
倍率、作業距離が変更できるルーペと、
フィット感を重視した軽量フレームセット
ご利用頂いているブラウザは推奨環境ではありません。
正常に動作しない場合があるため、ブラウザを最新バージョンにしてご確認ください。
商品説明
ルーペを回転させることで倍率の変更が2.5X～3.0Xで可能です。ルーペ本体は取り付けバーとあわせて36g、ワイナビューエアーフレームと合わせた総重量も62gと軽量で、ルーペの光軸を作業距離に合わせて調整が可能です。
ワイナビュー
ワイナビュー
マルチルーペ
- ルーペを回転させることで倍率の変更が2.5X～3.0Xで可能（倍率に応じて作業距離、視野直径は変わります。）
- ルーペ本体は取付バーとあわせて36gと軽量で、ワイナビューエアーフレーム（26g）と組み合わせた総重量も62g
- ルーペの光軸を作業距離に合わせて調整可能
-
0回転 -
1回転 -
1.5回転 -
2回転
-

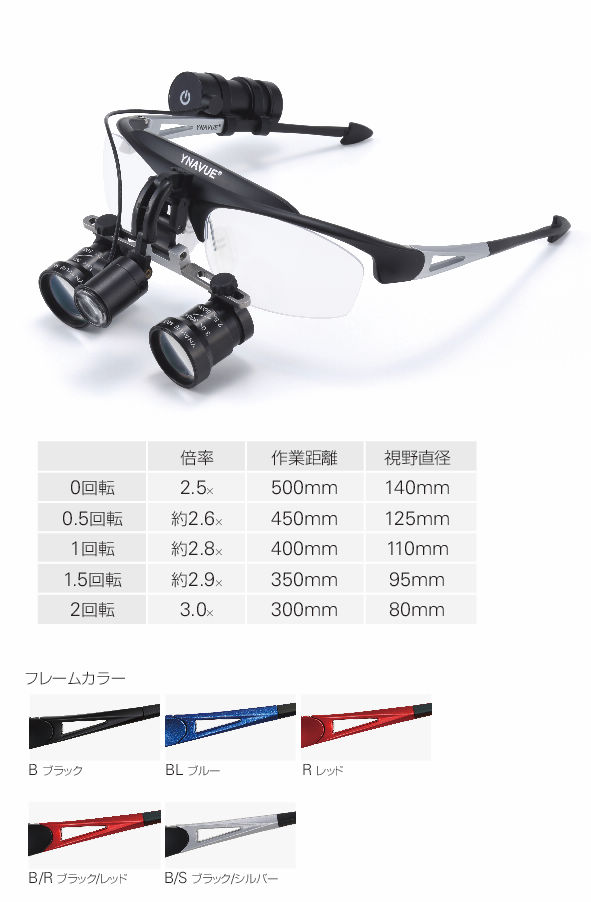

倍率 作業距離 視野直径 0回転 2.5X 500mm 140mm 0.5回転 約2.6X 450mm 125mm 1回転 約2.8X 400mm 110mm 1.5回転 約2.9X 350mm 95mm 2回転 3.0X 300mm 80mm -
接眼レンズが大きい（φ13.8mm）ので、
視野が明るい。 -
レンズキャップ
ルーペレンズを保護します。
ルーペの合わせ方
-
①瞳孔間距離（PD）調整
テレスコープ固定ネジを少し緩め、使用者の瞳孔間距離に設定します。
-
②瞳孔間距離の微調整
片目で物体を観察し、影が見えているようならその方向へ瞳孔間距離を微調整し、影の見えなくなった位置でネジを固定します。もう一方の目でも、同様に微調整を行った後、今度は、両眼で観察し、左右に影のないことを確認して、しっかりネジを固定します。
-
③作業距離と倍率の調整
瞳孔間距離を調整後、作業距離と倍率を設定します。ルーペ先端部をCに回すと倍率が高くなり、作動距離が短くなります。Dに回すと倍率が低くなり、作動距離が長くなります。
-
④ルーペ光軸角度（視野方向）の調整
作動距離に合わせてルーペ角度光軸（視野方向）の調節します。
瞳孔間距離（どうこうかんきょり、英：Pupillary Distance）は、右目の黒点の中心から左目の黒点の中心の距離を測ったもの。
ワイナビュー
エアーフレーム
日本人に合った軽量スポーツフレーム（26g）。フィット感に優れています。
-
-
Aヒンジ
ルーペの角度を常に一定の位置に戻せるシングルヒンジとメガネと併用の時におすすめのマルチヒンジがあります。また、LEDライトの取付も可能です。
-
シングルヒンジ
（フック式） -
マルチヒンジ
（フック式） -
ヒンジの溝にLEDライトのフックを差し込みます
-
-
B
フレームは曲げることができ、
更にフィット感を増すことができます。
-
Cネジ固定式シールド
メガネ使用時は取り外して使用できます。
-
額にフィットすることで安定します。
-
レンズキャップ
-
ノーズパット
長時間の使用に耐えるクッション性の高いノーズパット。また、眼に対するルーペの高さを簡単に調整できます。スタンダード、メガネ併用型の2種類があります。
三段階高さ調整可
-
受け部 -
スタンダード -
メガネ併用
ノーズパッドは眼鏡の内側に挿入します
-
Product Information
ワイナビュー
エアーフレーム マルチルーペ
シングルヒンジセット 206720635
マルチヒンジセット 206720636
[ 商品構成 ]
- ワイナビューマルチルーペ×1
- ワイナビューエアーフレーム×1
- シールド×1組
- ノーズパット（スタンダード、メガネ併用）×各1
- サポートコード×1
- レンズクロス×1
- ホギードライバー×1
- レンズキャップ 透明×1組
- ブロー用パッド×1
- ケース×1
フレームカラー全7色
-
B ブラック -
C カーボン -
BL ブルー -
R レッド -
B/S ブラック/シルバー -
B/W ブラック/ホワイト -
B/CR ブラック/クリアレッド
別売品
Nano フリーダム
シングルLEDライト / プラスLEDライト
- 軽量ミニサイズ設計（本体のみ約6g）
- メディビューフレーム、ワイナビュー エアーフレームに
簡単に装着可能 - 明るさの違うシングルモデルとプラスモデルをラインナップ
-
シングルモデル -
プラスモデル
- 照度@35cm：
- 15,000ルクス±10% 約3時間 /
30,000ルクス±10% 約3時間
20672096 / 20672097
[ 商品構成 ]
- LEDライト（本体）
- バッテリーポッド1個（プラスモデルは2個）
- リチウム充電池2本（プラスモデルは4本）
- ランプコード1本（プラスモデルは2本）
- クリップ式コンポジットフィルター充電用ケース
- 電源アダプター
-
ワイナー MINI Ⅱ LEDライト
（電池式）軽量な電池式モデル。LEDライトにも軽さを求める先生におすすめです。
- 電池：
- 単3乾電池×3本
または、充電式ニッケル水素電池×3本 - 電源コード：
- 約140cm（バッテリーケースと接続）
- 質量：
- 約8g（LED本体のみ）
- 照度@30cm：
- 16,000ルクス
フック式 206720043
マグネット式 206720044 -
ワイナー LEDライト YNA-Ⅱ-4.5
（電池式）27,000ルクスの高出力モデル。明るさと電池式の手軽さを両立。中間スイッチで光量を切り替えることができます。
- 電池：
- 単3乾電池×3本
または、充電式ニッケル水素電池×3本 - 電源コード：
- 約140cm（バッテリーケースと接続）
- 質量：
- 約20g（LED本体のみ）
- 照度@30cm：
- 27,000ルクス
フック式 206720064
マグネット式 206720059 -
ワイナー MINI Ⅱ
LEDライト用コンポジットフィルター鏡筒に簡単に差し込むことができます。フィルターを使用しない時はハネ上げできます。
-
コンポジットフィルター
（専用取付ホルダー付）
206720039
-
薬事情報
- 販売名：ワイナビュー マルチルーペ
一般名称：双眼ルーペ
医療機器届出番号：13B1X00268000175
医療機器の分類：一般医療機器（クラスⅠ） - 販売名：ワイナビュー フレーム
一般名称：双眼ルーペ
医療機器届出番号：13B1X00268000183
医療機器の分類：一般医療機器（クラスⅠ）
- 販売名：Nano フリーダム LEDライト
一般的名称：額帯灯
医療機器届出番号：13B1X00268000178
医療機器の分類：一般医療機器（クラスⅠ） - 販売名：ワイナー MINI LEDライト
一般的名称：額帯灯
医療機器届出番号：13B1X00268000141
医療機器の分類：一般医療機器（クラスⅠ） - 販売名：ワイナー LEDライト
一般的名称：額帯灯
医療機器届出番号：13B1X00268000112
医療機器の分類：一般医療機器（クラスⅠ）
RELATED
CONTENTS関連ページのご紹介
仕様
| 仕様 | 【セット内容】・ワイナビューマルチルーペ×1 ・ワイナビューエアーフレーム×1 ・シールド×1組 ・ノーズパット（スタンダード、メガネ併用）×各1・メガストッパー×1組 ・サポートコード×1 ・レンズクロス×1 ・ケース×1 ・ホギードライバー×1 ・レンズキャップ 透明×1組 ・ブロー用パッド×1 |
|---|
医療機器の分類
| 医療機器届出番号 | 13B1X00268000169 |
|---|---|
| 医療機器の分類 | クラスⅠ 一般医療機器 |
| 一般的名称 | 双眼ルーペ |
| 販売名 | ワイナビューサージカルルーペ |
| 製造販売 | 株式会社キーラー・アンド・ワイナー |
規格・品番別
| 画像 | 商品コード | 商品名 |
|---|---|---|
|
|
206720636B/R | ワイナビューエアーフレーム マルチルーペ マルチヒンジセット |
