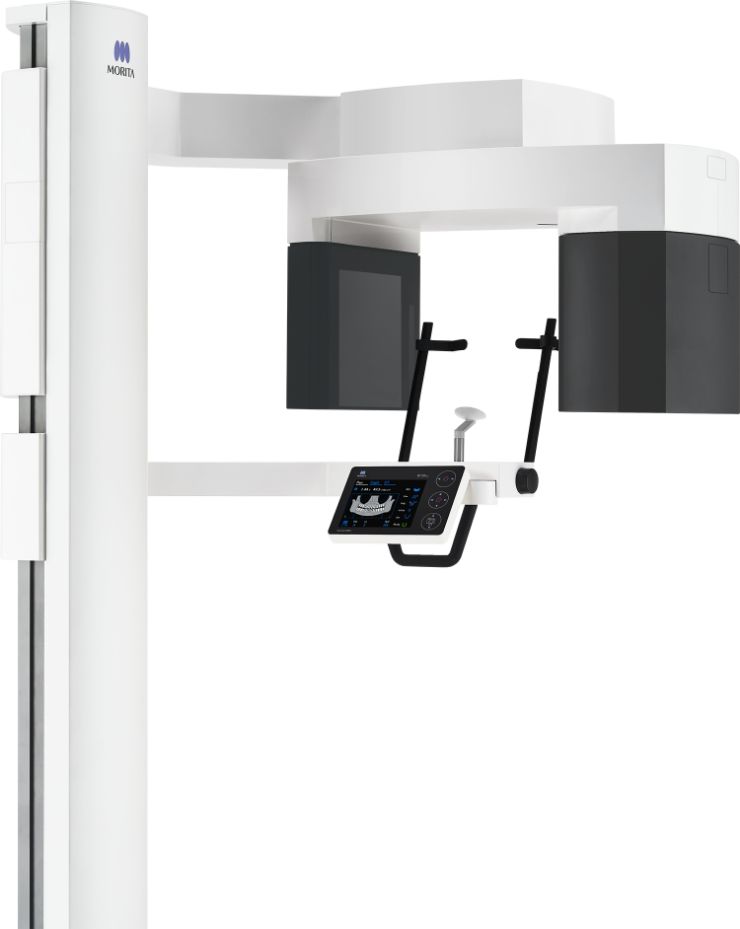

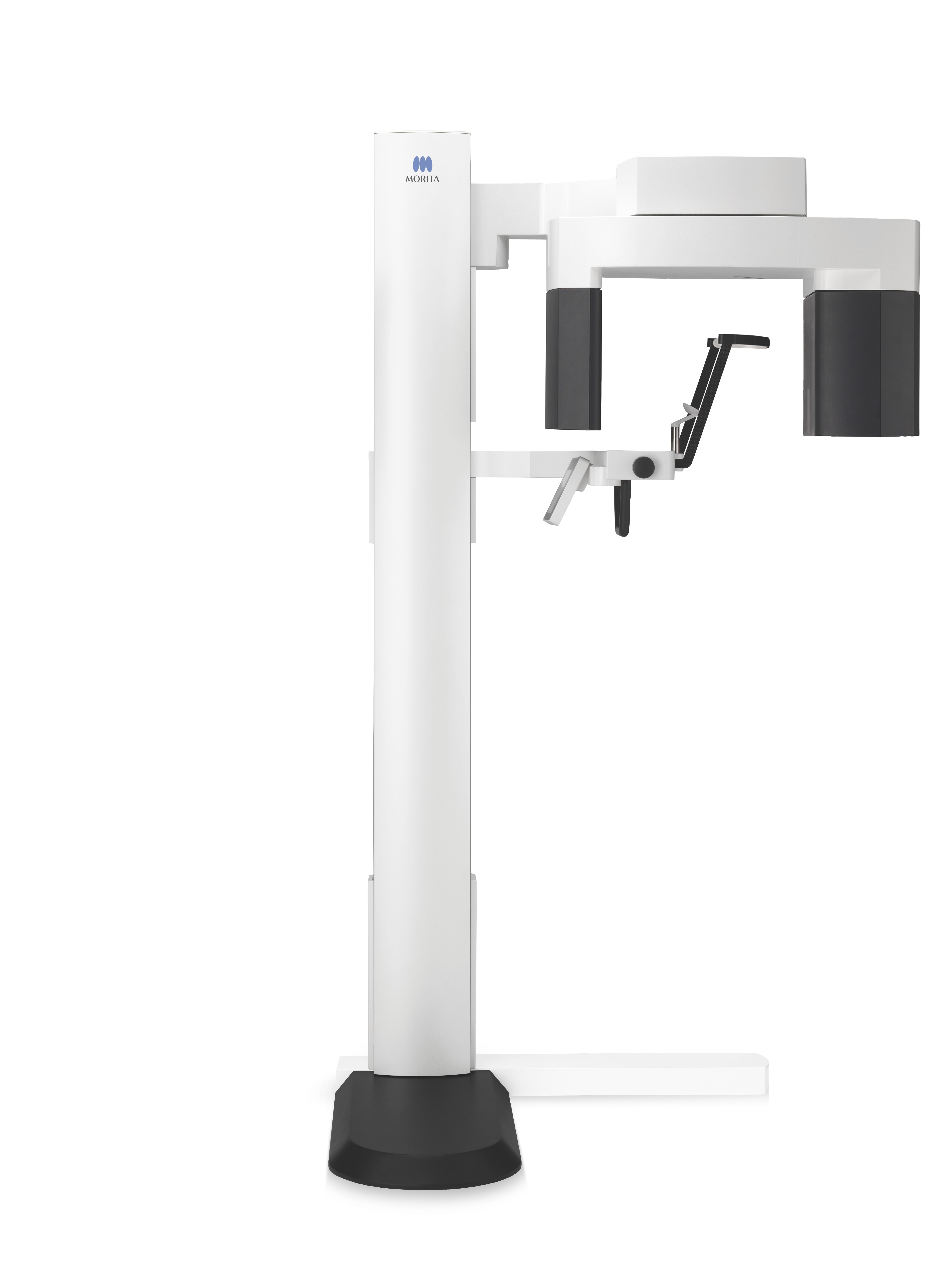

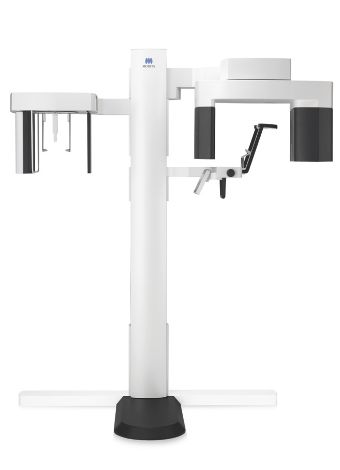

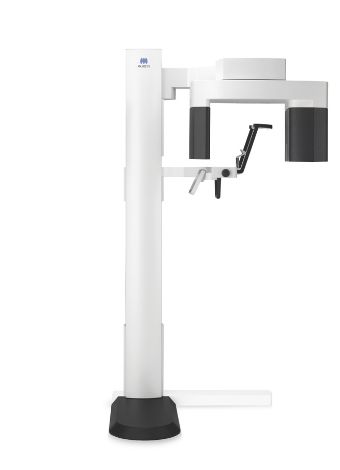

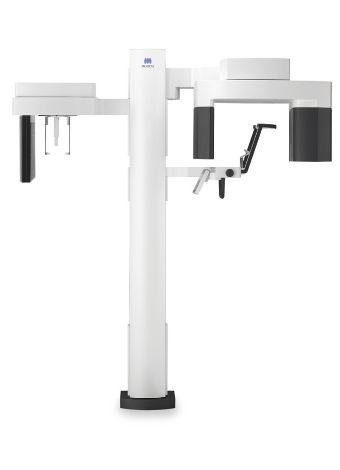

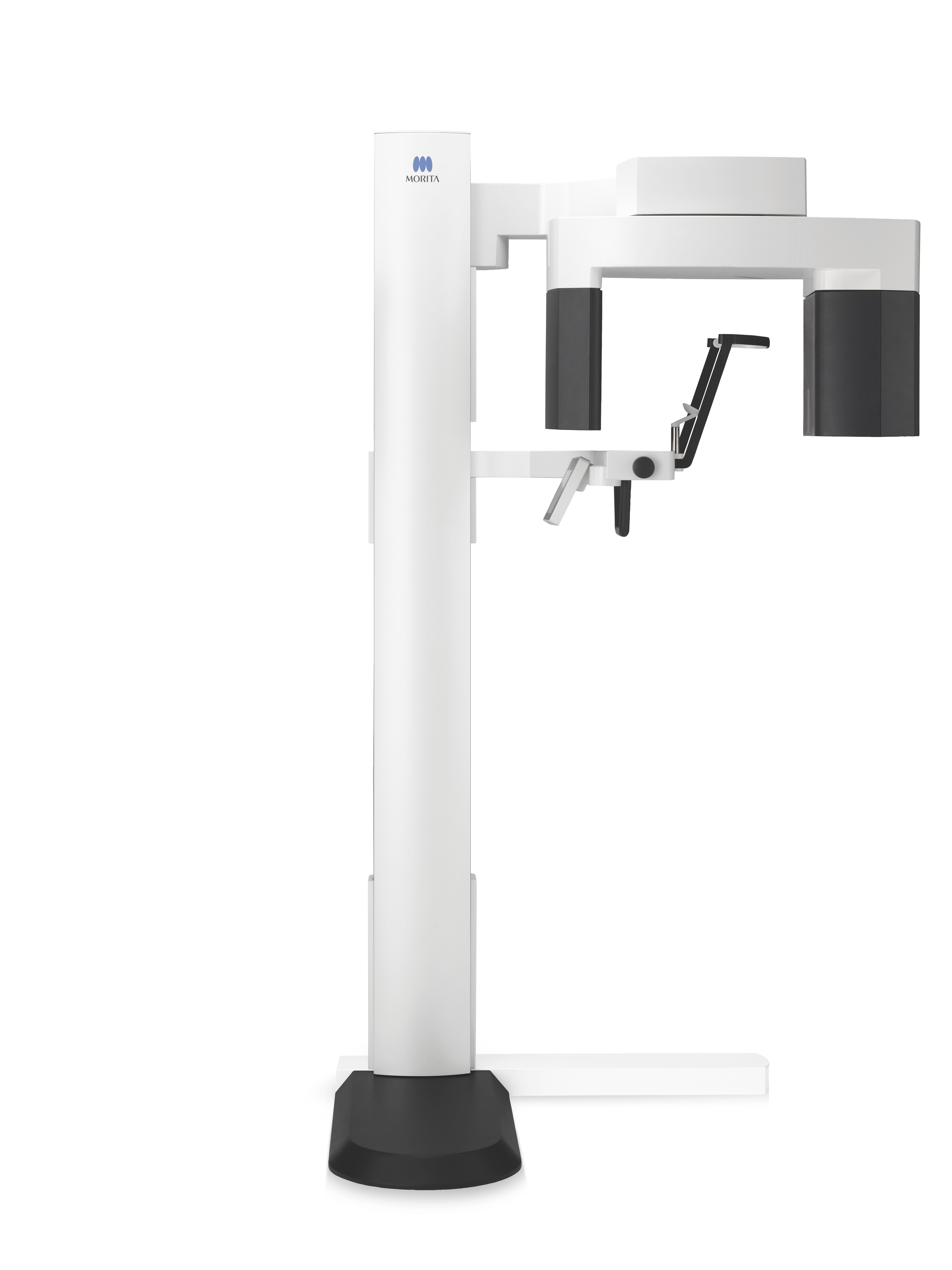

ベラビューX800＋は、CT / パノラマ / セファロ撮影を1台で可能にしたAll-in-oneタイプのX線診断装置。
最小Φ30xH30mmの局所領域から、最大Φ170xH145mmの顎顔面領域まで、幅広い選択肢から、目的に応じた撮影が可能です。
さらに局所領域での撮影には、根尖部周辺をより鮮明に撮影するEndoモードを搭載。
ボクセルサイズ80μmの高解像度CT撮影を実現しています。
根尖部周辺の局所から顎顔面領域まで、観察部位に応じて幅広い選択肢からの撮影領域の選択が可能です。広い領域を撮影したデータから、画像の一部を高分解能で再構成計算を行う、ズーム再構成機能により、撮影したデータを高精細•高画質で観察することができます。

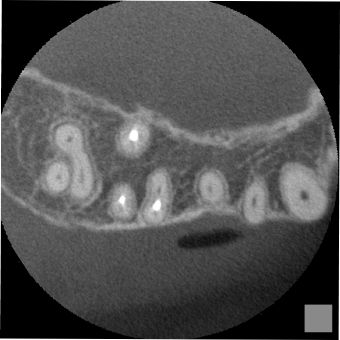

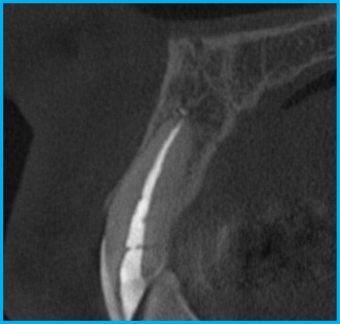

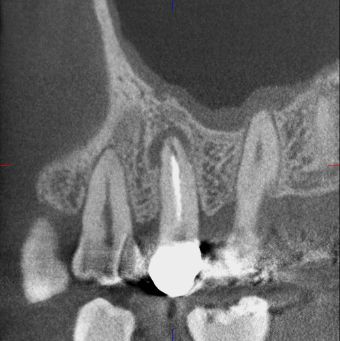

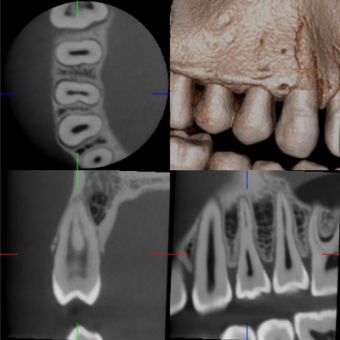

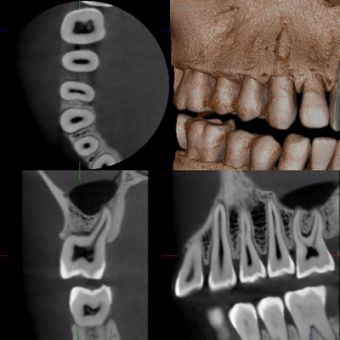

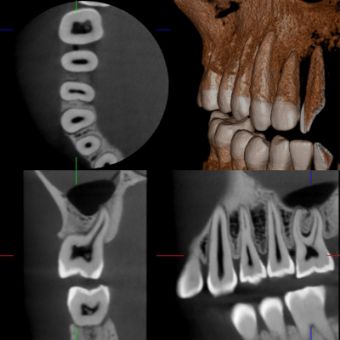

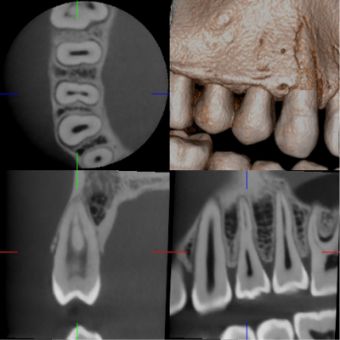

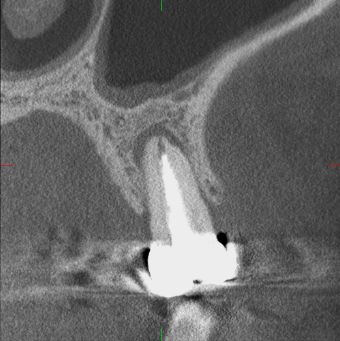

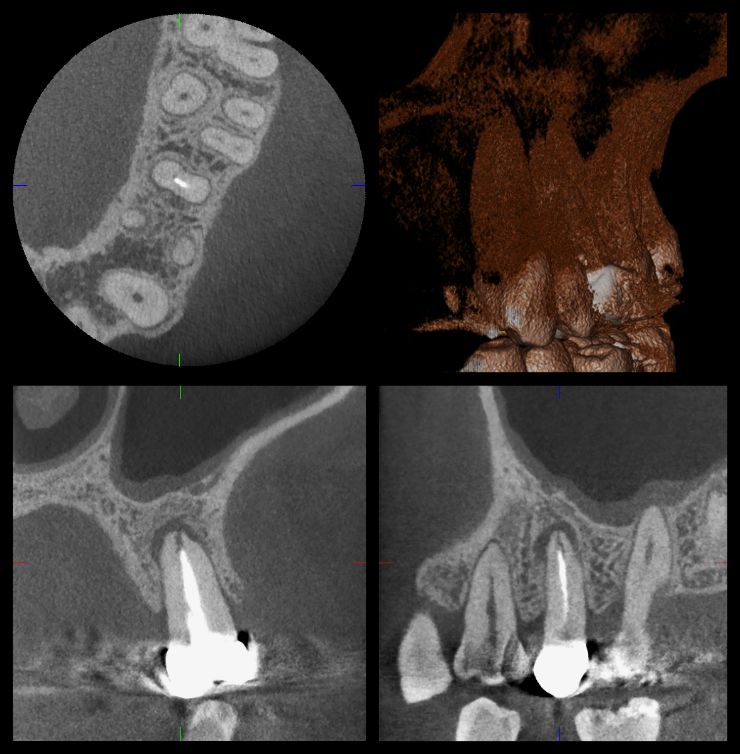

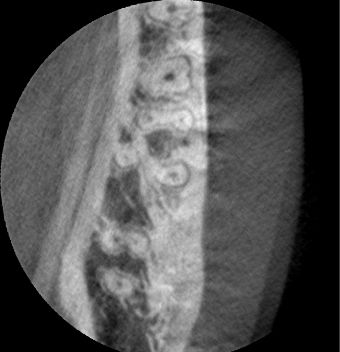

根尖部周辺をより鮮明に撮影するEndoモードを搭載。
ポクセルサイズ80μm、2.5LP/mm以上の高解像度CT撮影を提供します。
EndoモードはFOV Φ30xH30、Φ40xH40の撮影でのみ使用可能です。

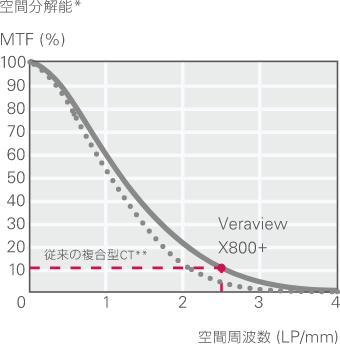

*空間分解能は、空間的にどの程度小さいものが見分けられるかを示します。一般的に空間周波数（ラインペア:LP/mm）で評価されます。これは1mmの空闘に含まれる明暗を一組にした縞模様が何組識別できるかを指標とするもので、数値が高いほど解像度が高いことを表します。MTF(Modulation Transfer Function)は、ラインベア解像度の客観的な評価方法のひとつで、何ラインペアがどのくらいのコントラストで識別できるかを客観的に表すものです。一般的に、MTFが10％あれば目視での讃別が可能であるといわれています．空問分解能はボクセルサイズだけで決まるものではありません。
**Veraviewepocs 3Dfシリーズ

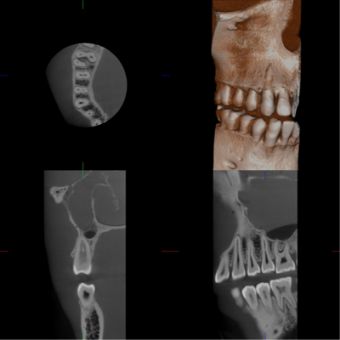

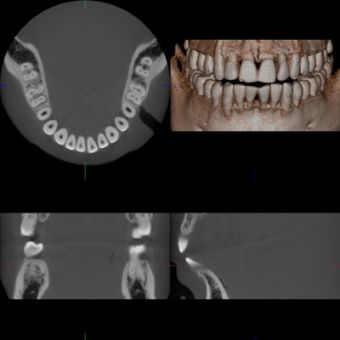

Dental Arch FOVなど、計16種類の幅広い撮影領域を搭載。
エンド、ペリオ、インプラント、矯正まで様々な症例に対応することができます。

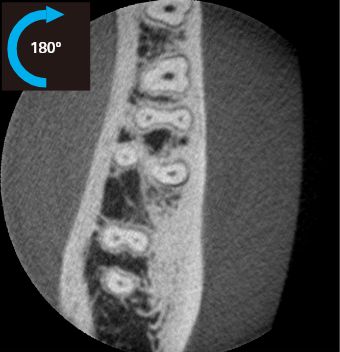

| FOV | ボクセルサイズ | 180度撮影 | 360度撮影 | F40 | R100 | F170 | |||
|---|---|---|---|---|---|---|---|---|---|
| 局 所 領 域 |
Ø 30 | H 30 | Endo Mode | 0.080 mm | ○ | ○ | ○ | ○ | ○ |
| High Res | |||||||||
| Ø 30 | H 30 | － | 0.125 mm | ||||||
| Ø 40 | H 40 | Endo Mode | 0.080 mm | ○ | ○ | ○ | ○ | ○ | |
| High Res | |||||||||
| Ø 40 | H 40 | － | 0.125 mm | ||||||
| H 80 | － | ||||||||
| 歯 列 領 域 |
Ø 60 | H 60 | － | 0.125 mm | ○ | ○ | － | ○ | ○ |
| Ø 80 | H 40 | － | 0.125 mm | ○ | ○ | － | ○ | ○ | |
| H 50 | － | ||||||||
| H 80 | － | ||||||||
| Ø 100 | H 40※1 | － | 0.125 mm | ○ | － | － | ○ | ○ | |
| H 50※1 | － | ||||||||
| H 80※1 | － | ||||||||
| 顎 顔 面 領 域 |
Ø 150 | H 50※2 | － | 0.250 mm | － | ○ | － | － | ○ |
| H 75※2 | － | ||||||||
| H 140※3 | － | ||||||||
| Ø 170 | H 50※2 | － | 0.250 mm | － | ○ | － | － | ○ | |
| H 80※2 | － | ||||||||
| H 145※3 | － | ||||||||
X線の透過しやすい部位への照射線量を下げて撮影することで、患者さんへのX線星を最大40%低減*します。
*Dose Reduction機能Off時との比較
購入後のFOVのアップグレードにも対応しています。

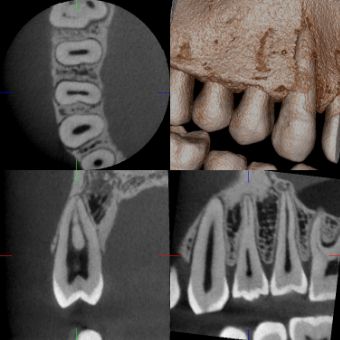

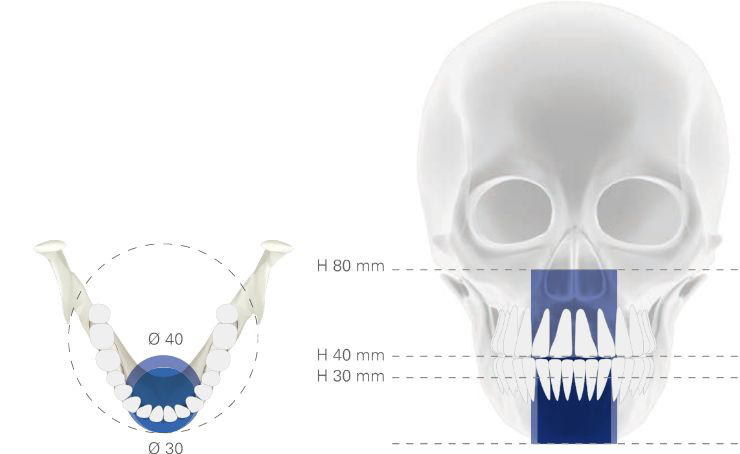

Φ30xH30、Φ40xH40の局所領域撮影では、根尖部周辺をより鮮明に撮影するEndoモードの選択が可能です。

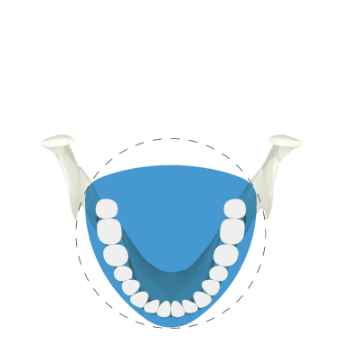

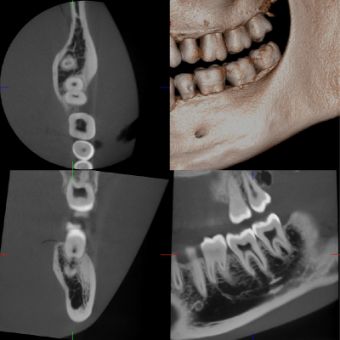

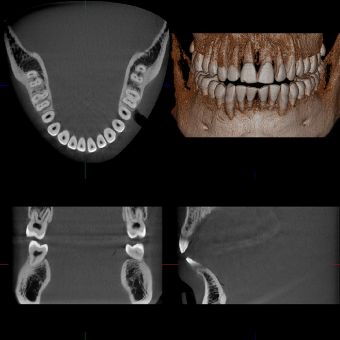

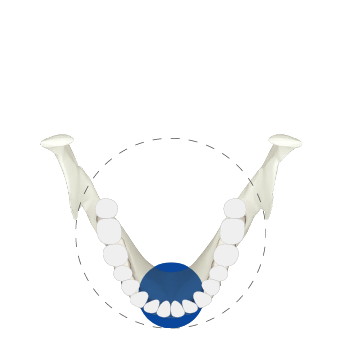

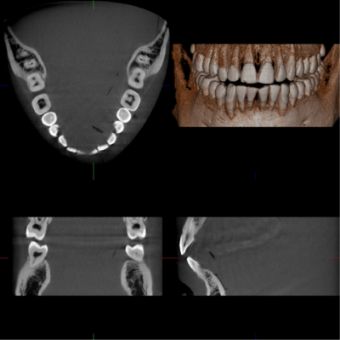

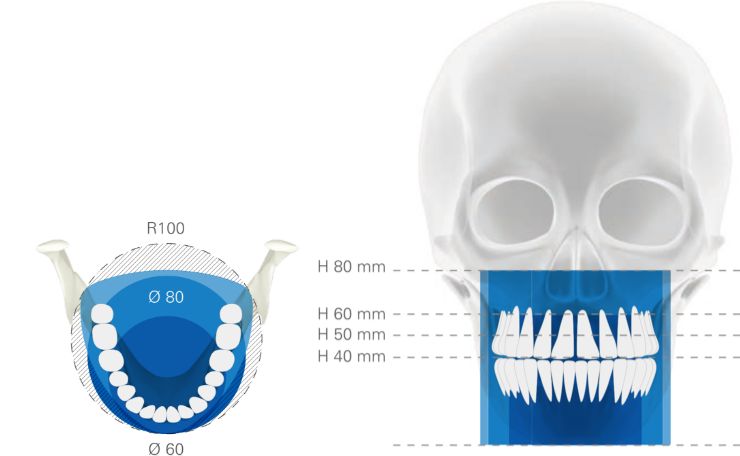

歯列弓にフィットさせた、Φ100相当の撮影領域(FOV)を実現。より少ないX線塁で全歯列の撮影を可能にしました。

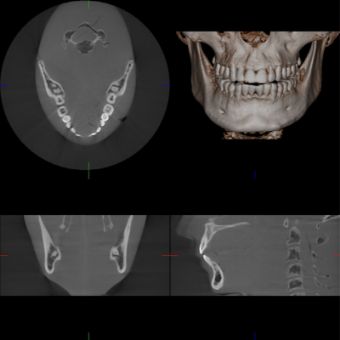

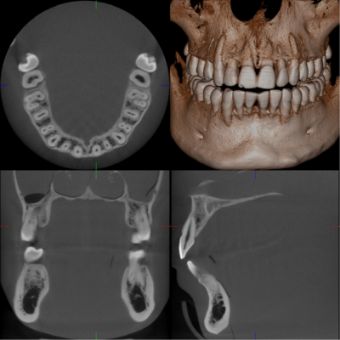

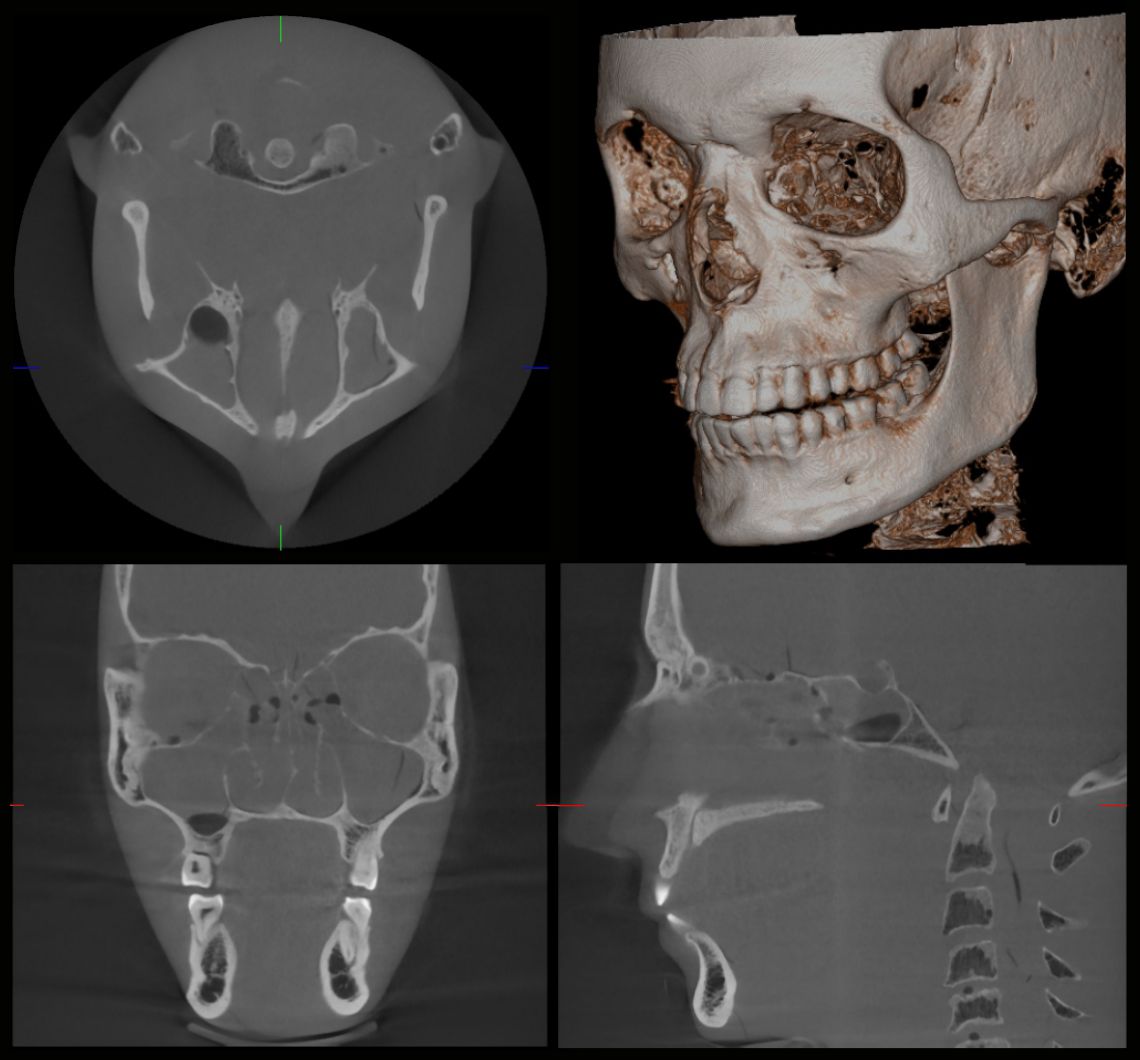

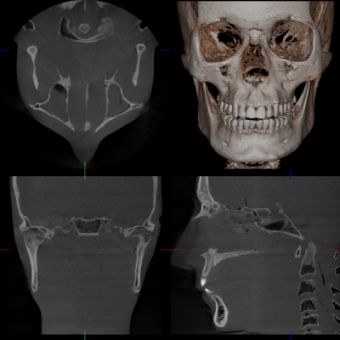

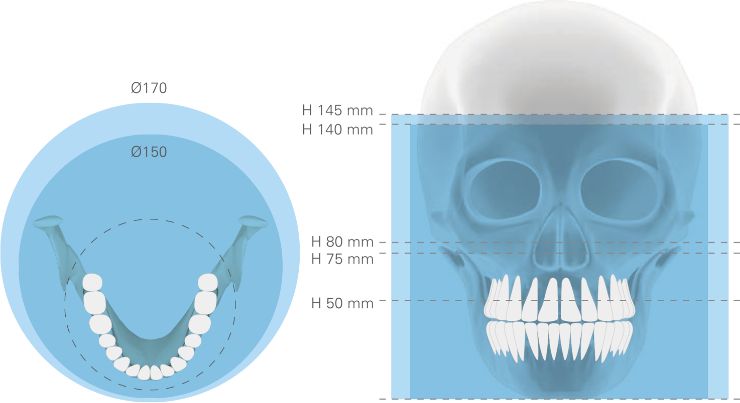

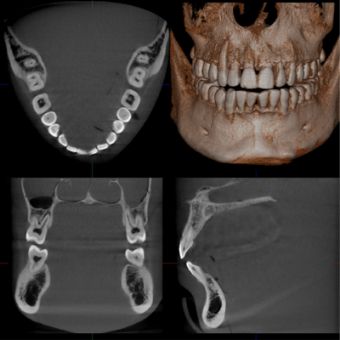

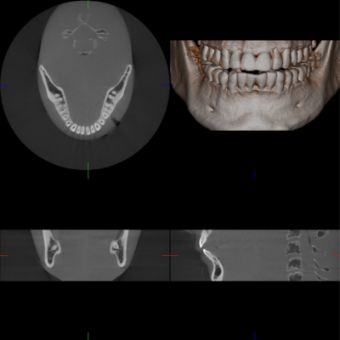

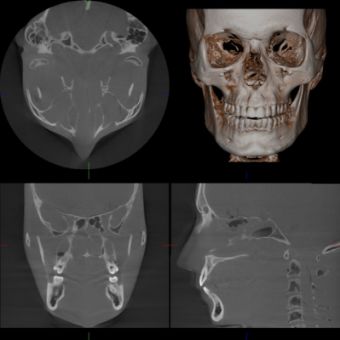

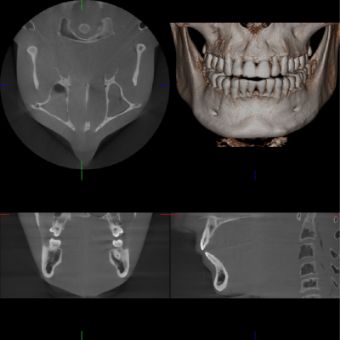

顎骨領域の撮影が可能。咬合、顎関節治療や矯正治療、睡眠呼吸障害治療時の気道分析等に有用です。

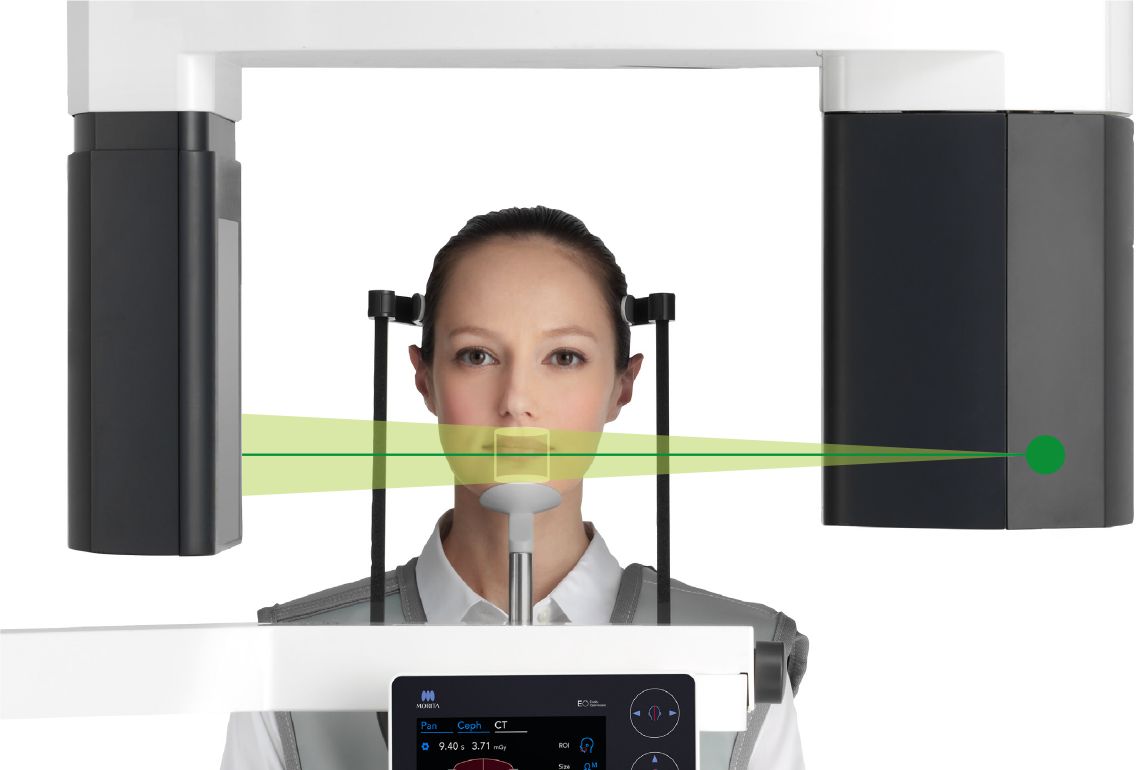

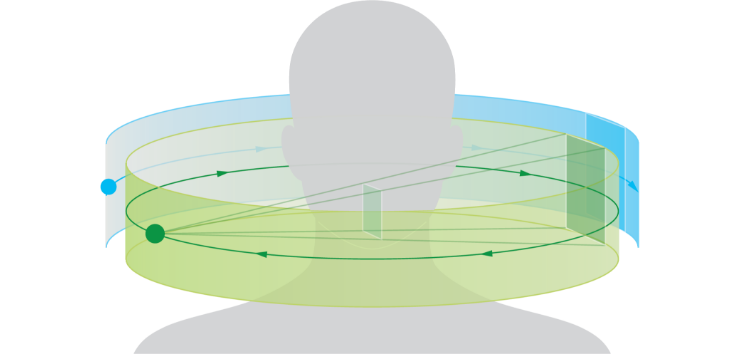

CT撮影では、アーチファクトと歪みを低減させたX線水平照射を実現。

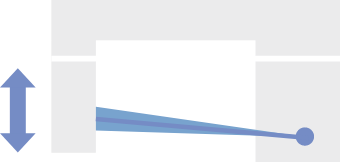

フラットパネルディテクタ(FPD)のシフトにより、CT撮影は水平に、パノラマ撮影は硬口蓋等の障害陰影を抑えるため、約5度の打ち上げ角度となるようX線の照射方向を切替。これによりCT、パノラマ両方の画質向上を実現しました。
CT撮影では、アーチファクトと歪みを低減させたX線水平照射を実現。
*FOV Φ30 - 80の撮影で使用可能です。

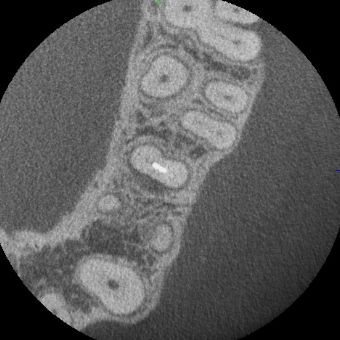

撮影した画像の一部を切り出して、異なるボクセルサイズで再計算できます。再撮影することなく、最小80μmまでの高解像度の局所3D画像を得ることができます。

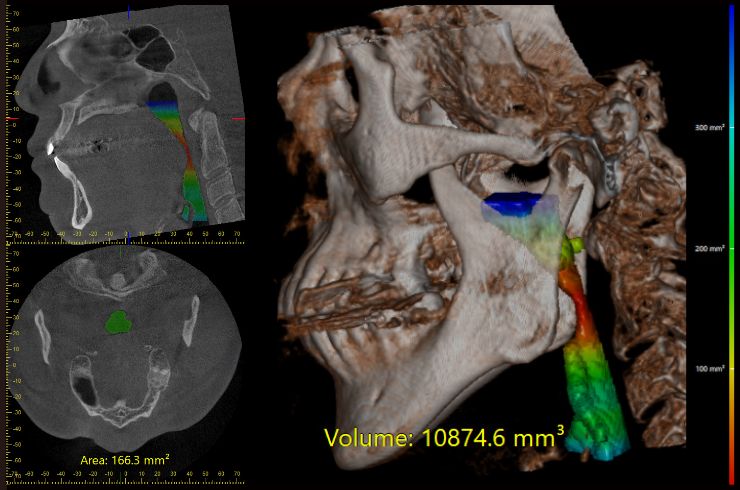

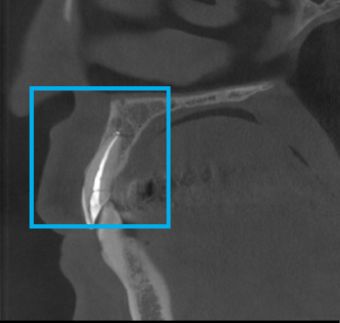

CT画像上で指定した範囲内の気道領域**を抽出してマーキングおよび3D表示を行うことで、気道領域を視覚化することができます。抽出した気道領域の体積や、閲覧中のスライス画像上の気道領域の断面積を表示します。患者さんに治療の必要性や効果を説明する場合などに活用できます。
*画像診断ワークステーションi-Dixelのオプション機能です。
対象撮影領域はΦ150、Φ170です。
**本機能における気道領域とは、ソフトウェア上で指定された範囲内の空気領域を指します。

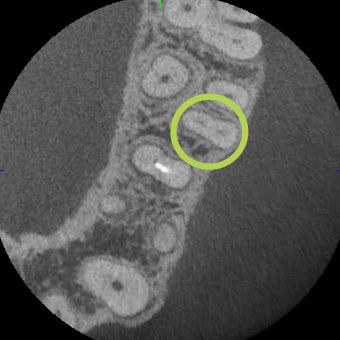

病変の輪郭や微細な構造がより明確になり、細部の視認性向上が期待できます。

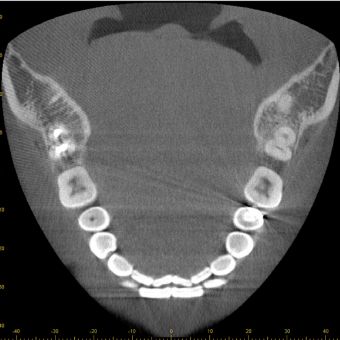

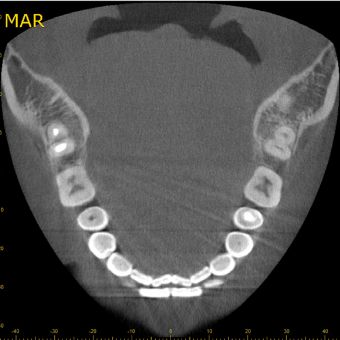

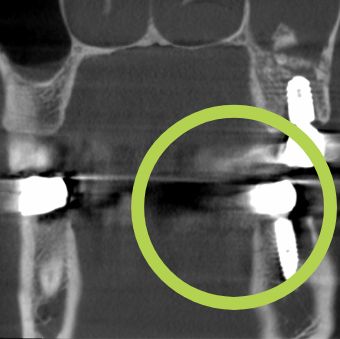

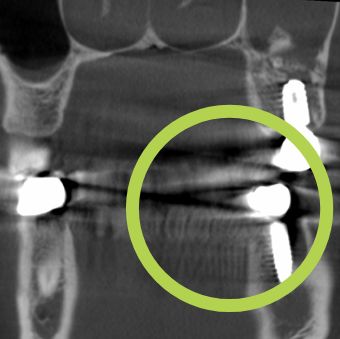

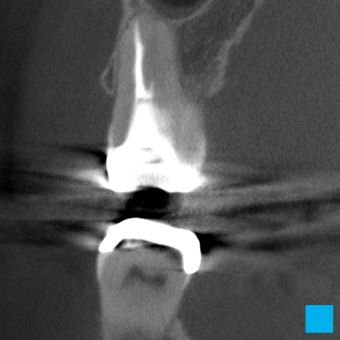

必要に応じてご使用いただくことで、メタルアーチファクトを低減した再現性の高い画像を取得できます。
*MARは偽像が現れることがあります。
*画像診断ワークステーションi-Dixelのオプション機能です。

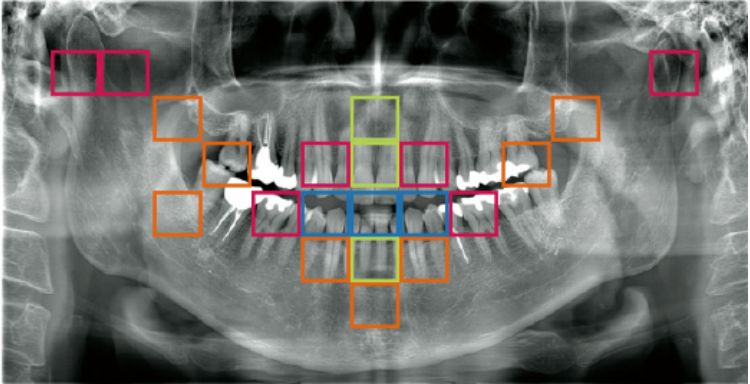

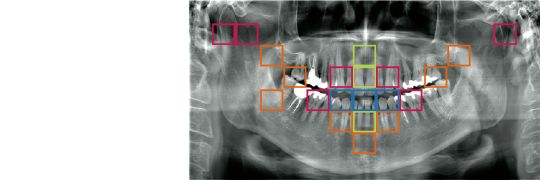

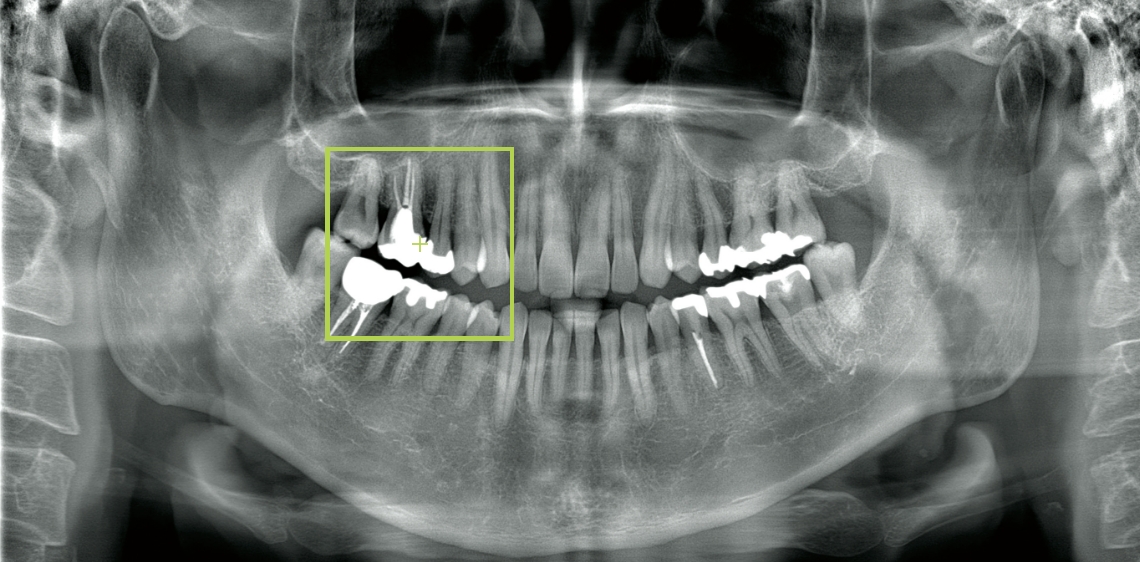

パノラマ画像上で関心領域を指定することで、簡単に小照射野CT撮影時の位置付けと撮影が可能。患者さんへの負担を低減します。CT撮影後は、パノラマ画像上のクロスマークをダブルクリックすると、その領域のCT画像が表示できます。

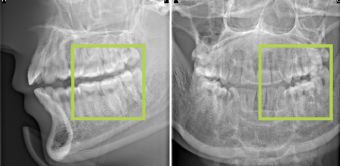

側面と正面の2方向からスカウト撮影を行い、画像上で関心領域を指定することで、正確に小照射野撮影時の位置付けとCT撮影が可能です。

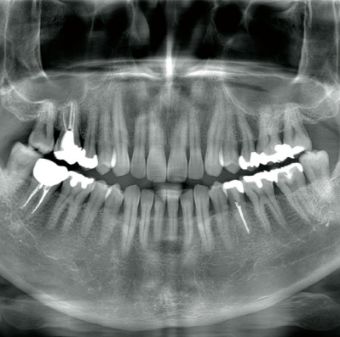

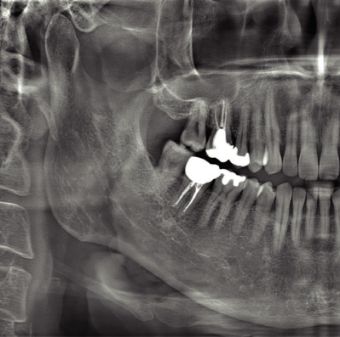

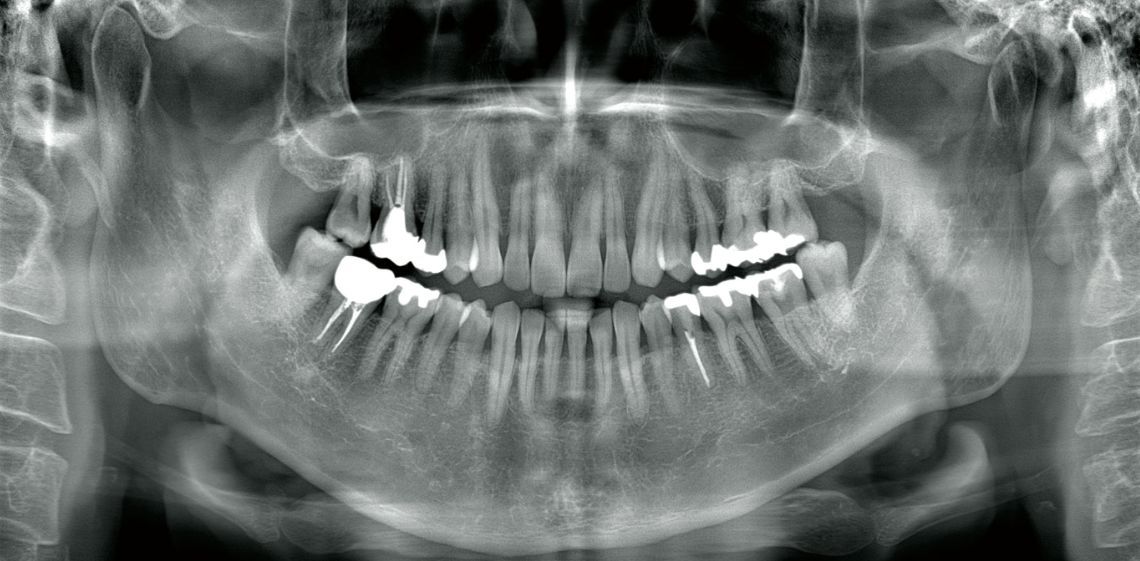

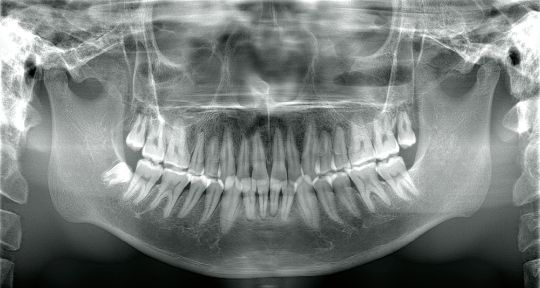

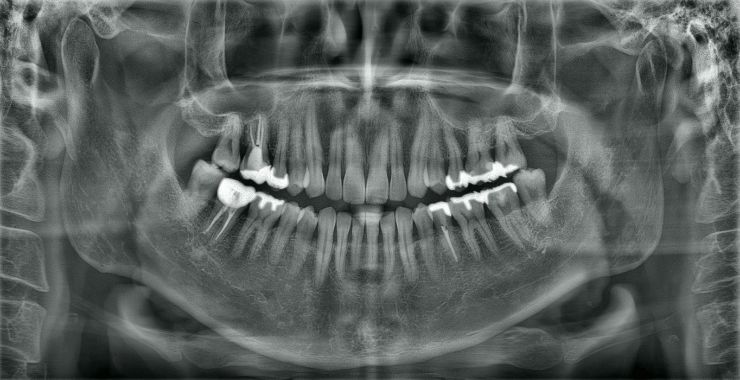

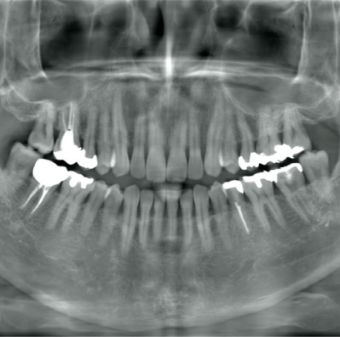

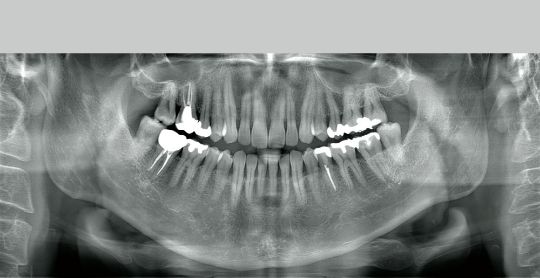

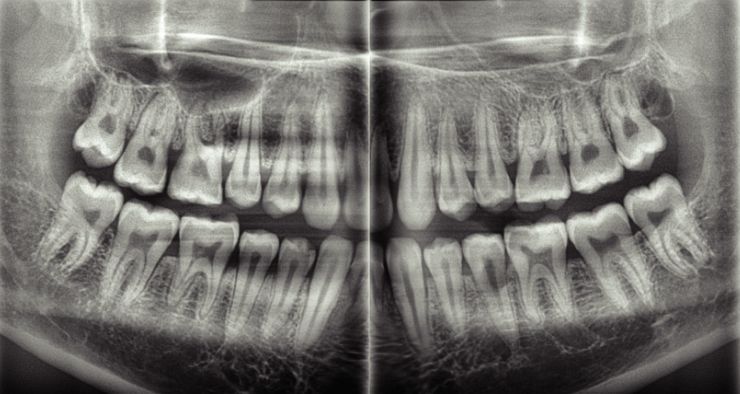

全域に渡ってフォーカスの合った画像を取得できるAFP（全顎自動焦点補正）機能にAGS（自動濃度強調）機能、AIE-HD（オートイメージエンハンサー）機能を合わせることで、求められる部位を観察しやすい画像にして提供します。

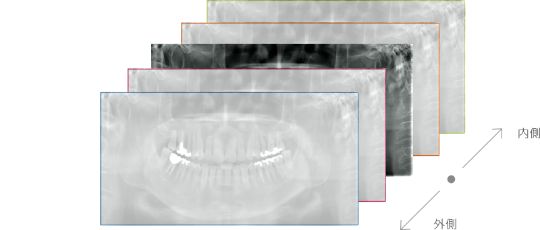

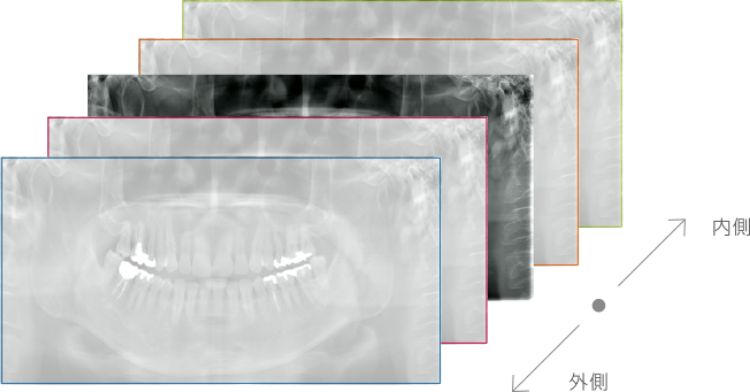

1.断層撮影により得られる複数の画像
2.フォーカスの合っている部分を抽出し全域でフォーカスの合った画像を取得
上部へのX線をカットし、水晶体への照射線量を低減します。

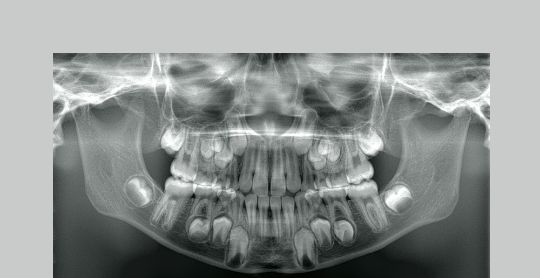

お子様や顎の小さい患者さんの場合、撮影範囲を小さくし、照射線量を低減します。

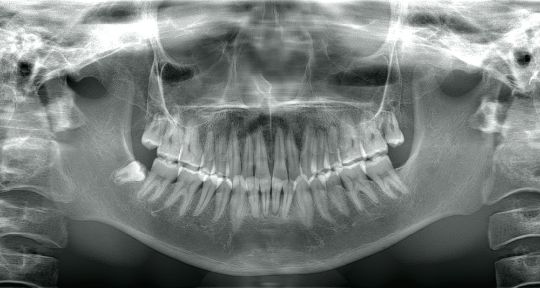

下顎枝の障害陰影の少ない画像が撮影できます。

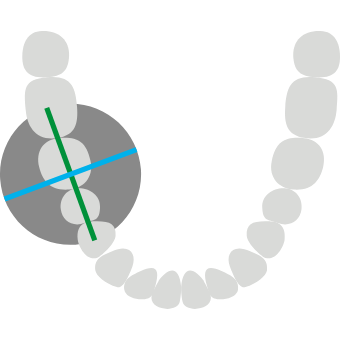

X線入射を歯列に対して直交させることで、隣接歯の重なりが少ない画像が得られます。

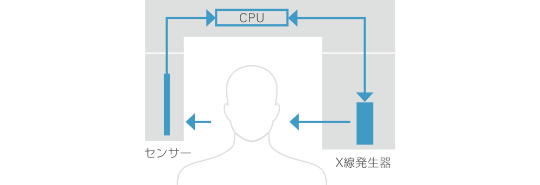

撮影中にFPDで検出した透過X線量をリアルタイムにフィードバックすることで、X線量を最適条件にコントロールし、画像のダイナミックレンジを向上させます。

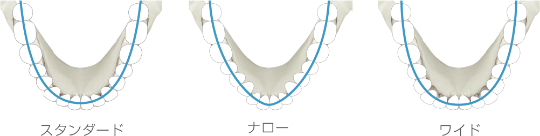

患者さんの歯列形態に合わせて、3種類の軌道から選択が可能です。
歯列、顎骨、顎関節などの各部分に適したコントラスト調整を自動的に行うことで、メリハリがあり且つ全体が観察しやすいパノラマ画像を提供します。目的に応じてAGS、AGS2の2種類より選択が可能です。
パノラマ画像に最適化した画像処理を行うことで、細部までくつきりとした画像を表示します。

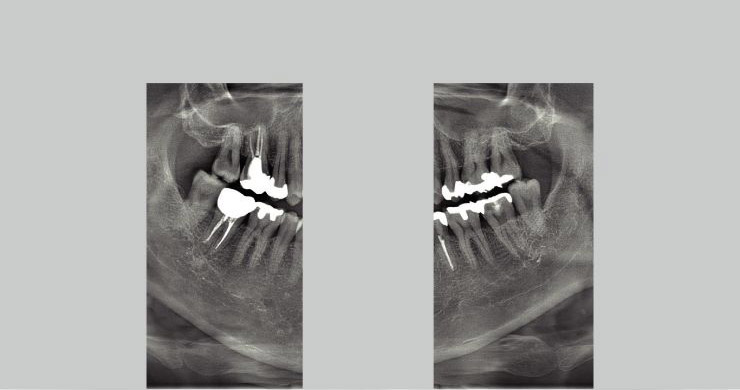

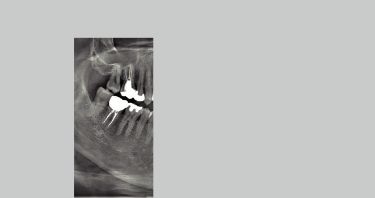

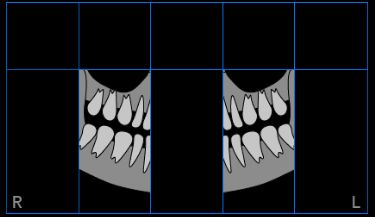

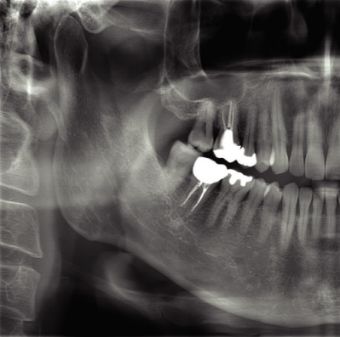

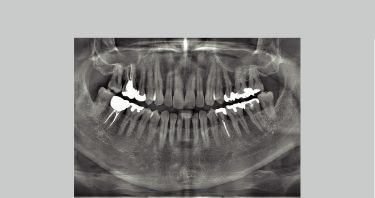

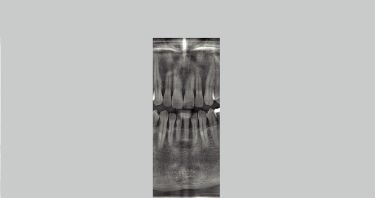

パノラマ撮影時、必要の無い領域を除外して、患者さんへのX線照射線量を低減した撮影が可能です。疼痛の部位が限定されている患者さんや、開口障害、嘔吐反射によってデンタル撮影が困難な患者さんに有用です。

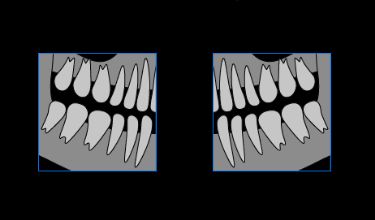

X線入射を歯列に対して直交させることで、隣接歯の重なりが少ない画像が得られます。隣接面のう蝕診査や軽度な歯周炎の診断、また補綴物の確認に有用です。撮影は、両側、右側、左側より選択が可能です。

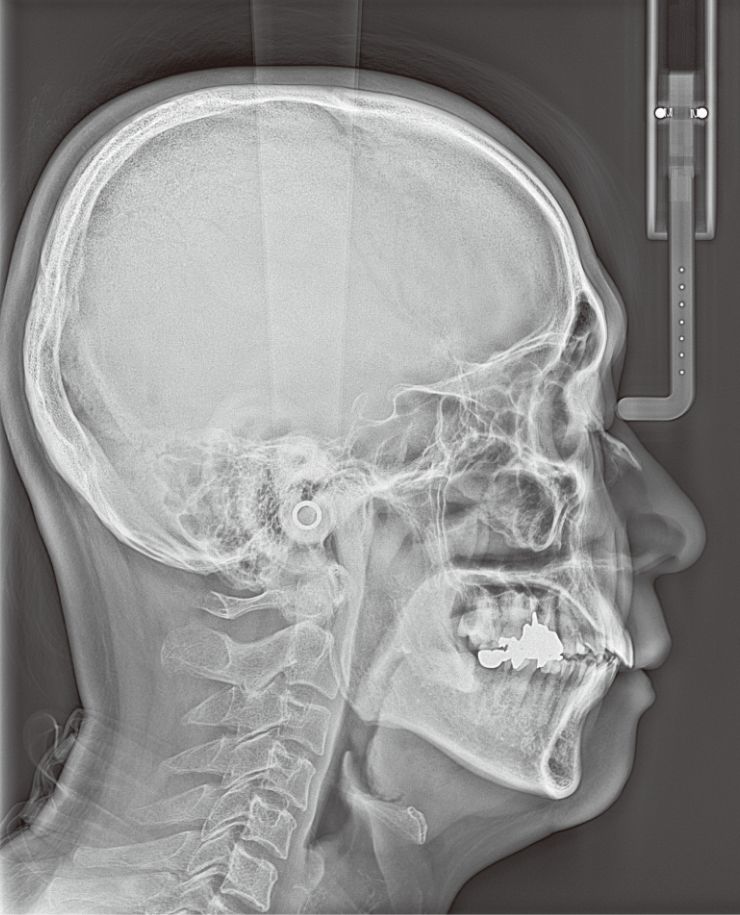

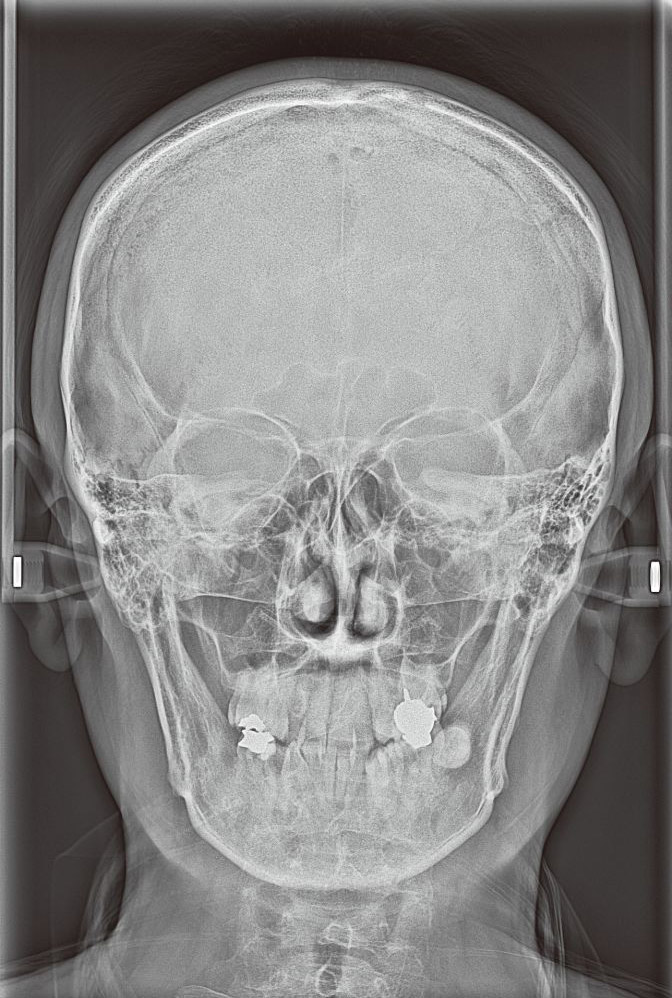

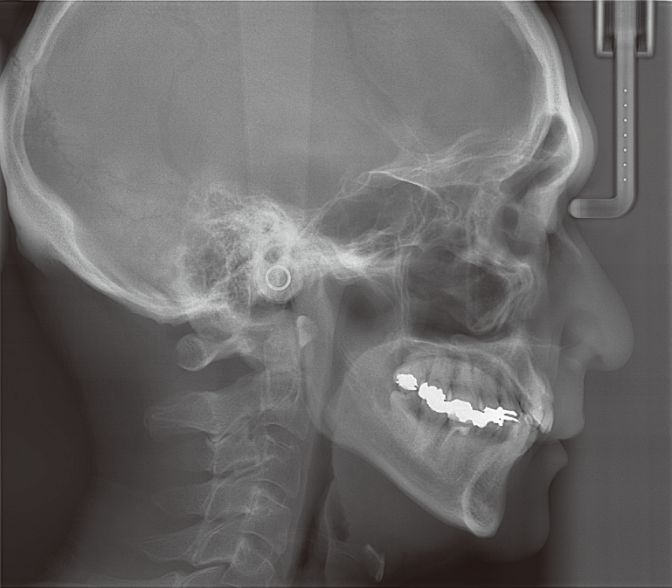

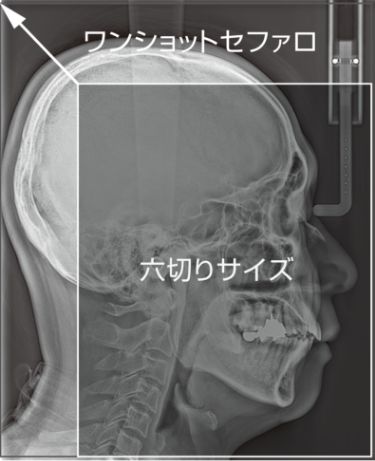

セファロ撮影はスキャンセファロとワンショットセファロの2タイプより選択が可能です。ワンショットセファロは、頭頂部、後頭部※1まで、頭部のほぼ全体が収まる広い領域を、0.5秒※2のワンショットで撮影。モーションアーチファクトを低減し、鮮明な画像を取得できます。
ダイナミックレンジ※3が広い検出器により、高いコントラスト分解能を実現しました。メリハリのある骨画像と、明瞭な軟組織表面の描出により、セファロ分析における計測点抽出を容易にします。

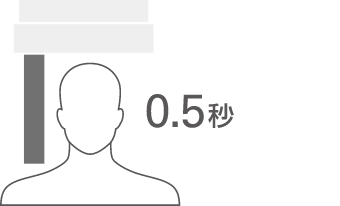

僅か0.5秒※4のワンショット撮影により、モーションアーチファクトを低減します。
※4 小児モードでの撮影時
| 患者サイズ | 照射時間 |
|---|---|
| C（小児） | 0.5秒 |
| S（Small） | 0.7秒 |
| M（Middle） | 0.8秒 |
| L（Large） | 0.8秒 |
必要に応じて、頭頂部・後頭部へのX線照射をカットし、低い照射線量で撮影が行えます。
成長、発育の段階を確認する手の平（手根骨）撮影が可能です。
スキャンセファロは管電圧を100kVに上げることで、透過性の高い画像を実現。
トレースポイントを見つけやすい96μmの高解像度画像が得られます。患者さんのサイズに合わせて5mm単位で設定可能な軟組織フィルターを搭載しています。
カットする領域を3パターンから選択可能。 患者さんへのX線量を低減することが可能です。
成長発育の段階を確認する手の平（手根骨）撮影が可能です。

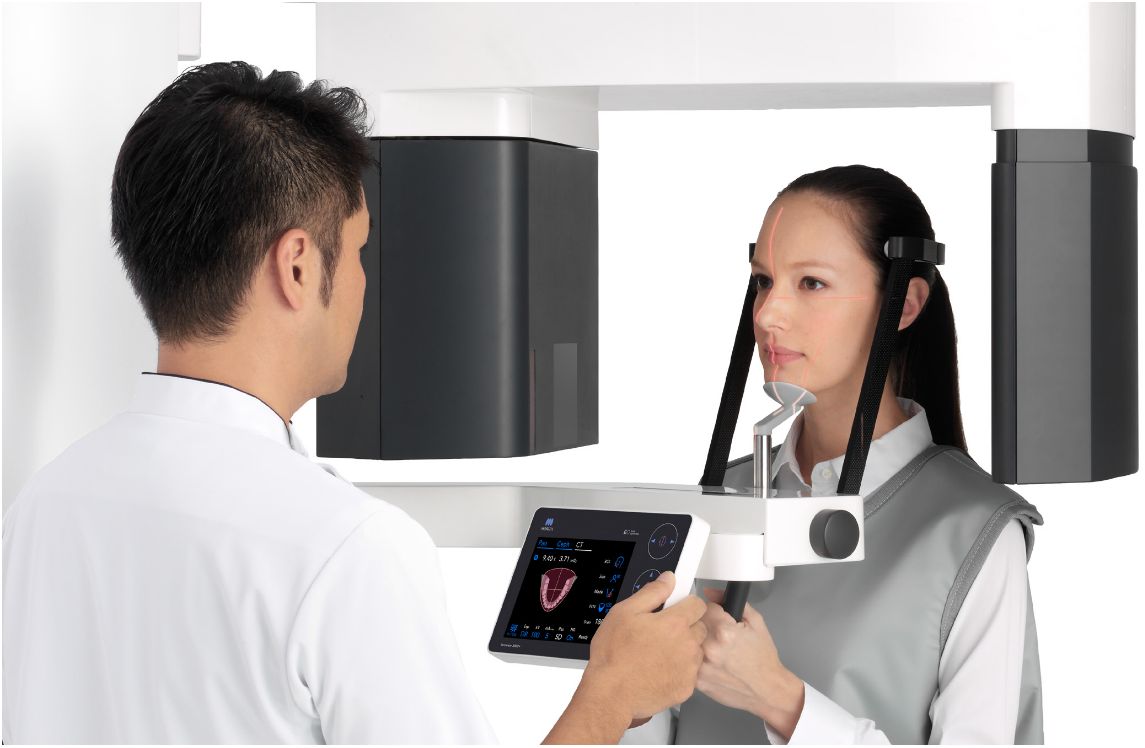

患者さんとコミュニケーションをとりながら、より正確なレーザービーム位置付けが可能です。

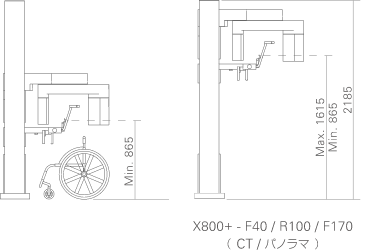

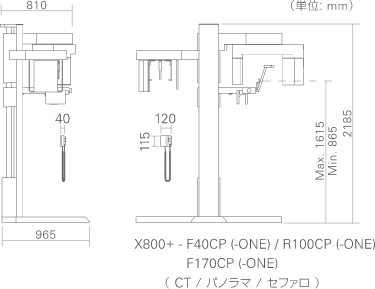

チンレストの高さが865mmまで下がるので、車椅子の患者さんにも位置付けしやすい高さです。
自在に動くことで、位置付け時に前方側方から操作しやすく、患者さんから目を離すことなく設定、確認することが可能です。
直感的に操作できるタッチパネルを採用。

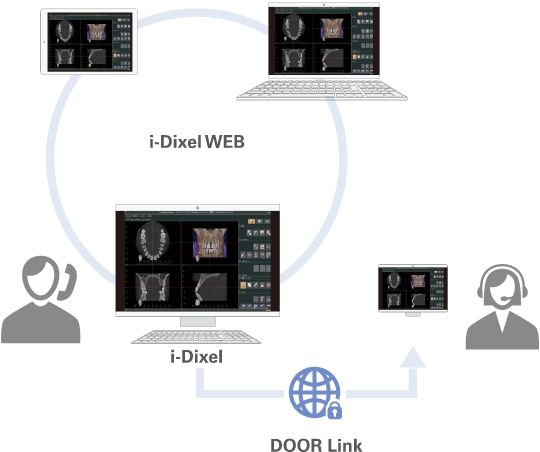

特別なソフトをPCにインストールすることなく、WEBブラウザを利用してCT画像や2D画像などの患者情報をPCやタブレットで表示し、説明に利用できるシステムがi-Dixel WEBです。

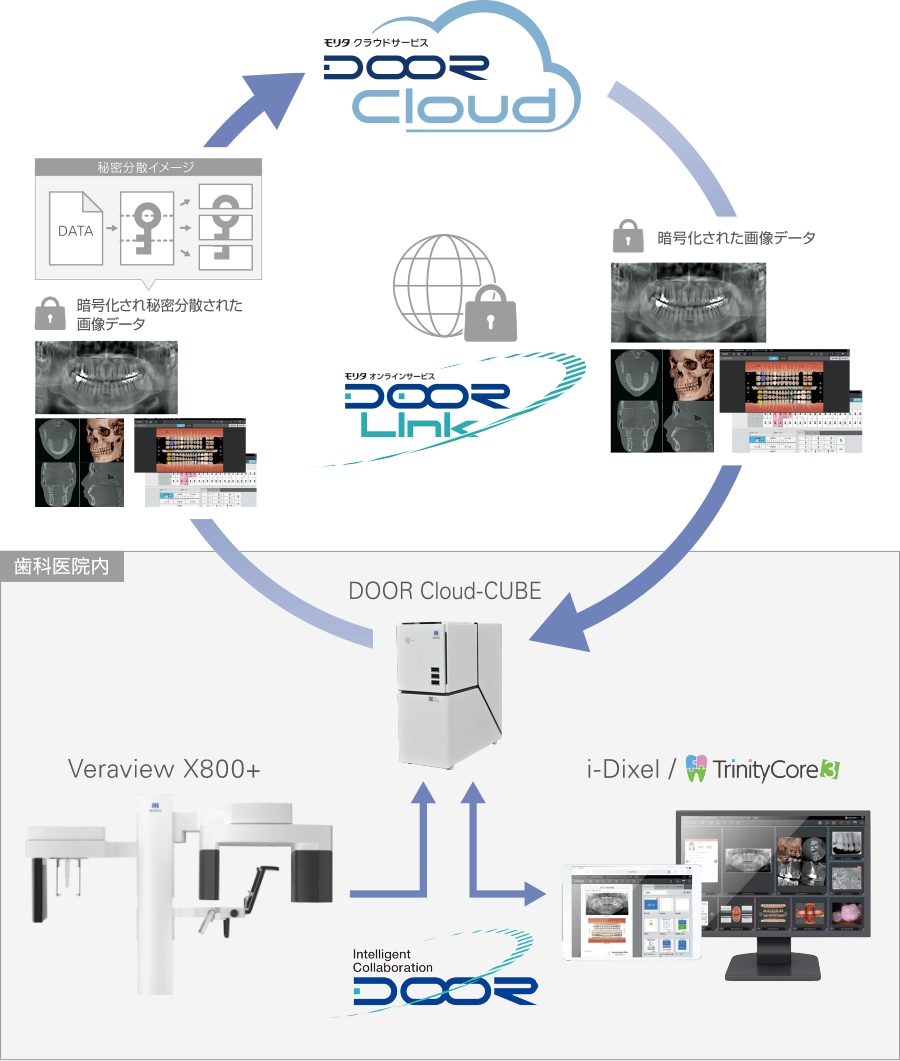

クリニックにおけるすべてのステップ・プロセスにおいての全体最適化。
限られた方への恩恵ではなく、すべてのスタッフ・すべての患者さんに対してDXの恩恵を受けて頂けるDigital Solutionです。
Industrial Design: f/p design gmbh
| 販売名 | ベラビュー X800 |
|---|---|
| 型 式 | X800 |
| セレクション |
F40 / F40CP / F40CP-ONE R100 / R100CP / R100CP-ONE F170 / F170CP / F170CP-ONE |
| 一般的名称 | デジタル式歯科用パノラマ・断層撮影X線診断装置 |
| 電 源 | AC 100V 50 - 60Hz |
| 消費電力 | 2.0 kVA |
| 質 量 | 約185kg（セファロ付きは約220kg） |
| 機器の分類 | 管理医療機器（クラスⅡ）特定保守管理医療機器 |
| 医療機器認証番号 | 228ACBZX00008000 |
| 法定耐用年数 | 6年（償却年数） |
| 製造販売 | 株式会社モリタ製作所 |
| X線ヘッド管電圧 | 60 -100 kV（撮影モードにより異なります） |
| X線ヘッド管電流 | 2 -10 mA（撮影モードにより異なります） |
| 焦点の呼び | 0.5 |
| パノラマ撮影時問 |
ハイスピードモード（標準パノラマ）約7.4秒 ファインモード（標準パノラマ）約14.8秒 |
|
パノラマ撮影領域 （拡大率一定） |
標準パノラマ - 標準・顎骨・直交 小児パノラマ - 標準・顎骨・直交 上顎洞パノラマ - 前方・後方 顎関節4分割 / バイトウィング撮影 パノラマ画像上での距離の測定値は、実際の寸法とは異なります。 |
| CT撮影時間 | 約9.4秒（180度） / 約17.9秒（360度） |
| CT撮影領域 |
患者さんの体格や位置付けによっては、360度撮影が困難な場合があります。 |
| セファロ撮影 |
|
| 医療機器認証番号 | 228ACBZX00008000 |
|---|---|
| 医療機器の分類 | クラスⅡ 管理医療機器 |
| 特定保守管理医療機器・設置管理医療機器 | 特定保守管理機器であり且つ設置管理医療機器 |
| 一般的名称 | デジタル式歯科用パノラマ・断層撮影X線診断装置 |
| 販売名 | ベラビュｰX800 |
| 法定耐用年数（償却年数） | 6 年 |
| 製造販売 | 株式会社モリタ製作所 |
