Advanced Planning. Clear Communication.診断から治療までを支える3Dデジタルワークフロー

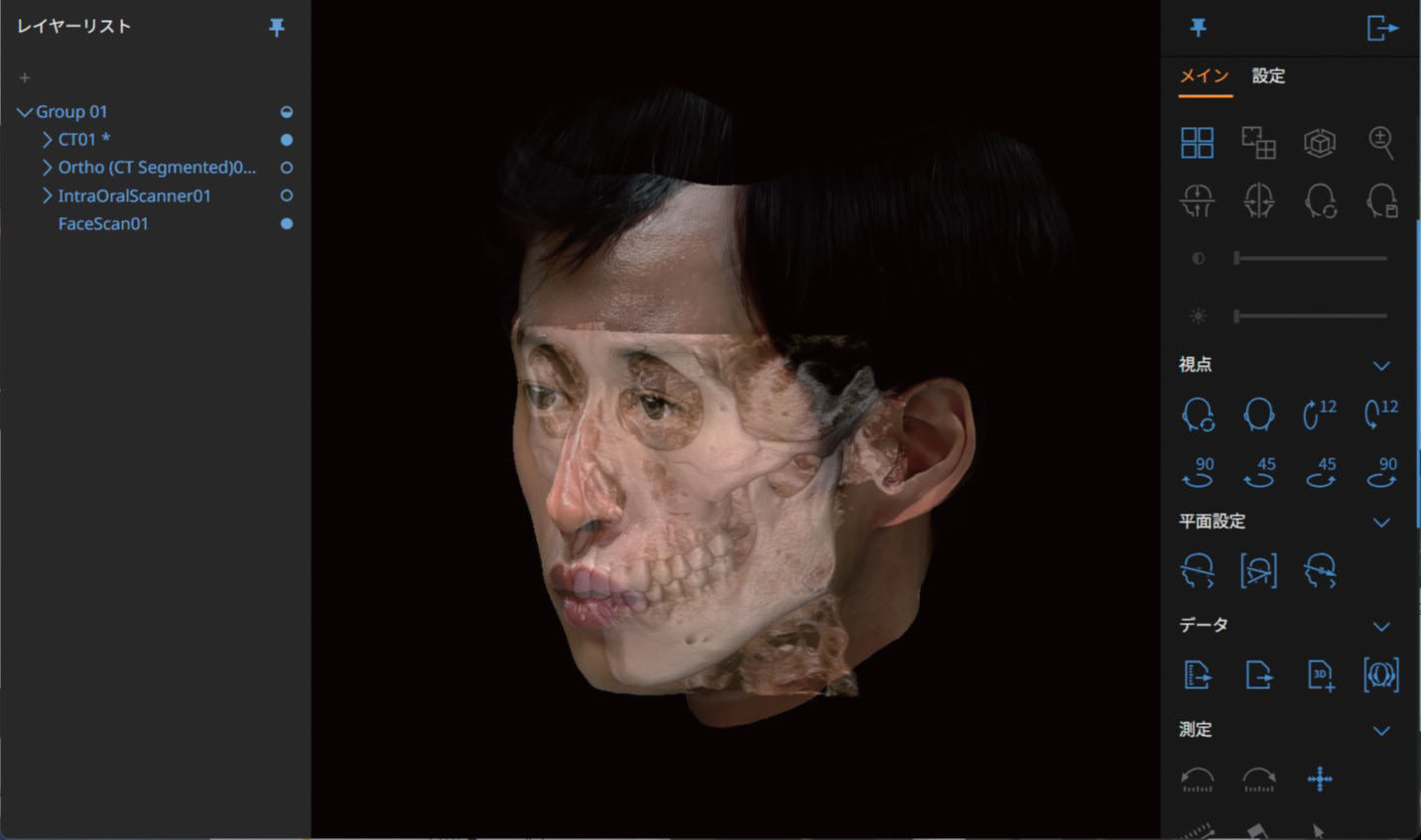

• 3Dデータを統合し、
  バーチャルペイシェントを構築

  3DSimは、CT、IOS（口腔内スキャナー）、FS（フェイススキャナー）の各種データに加え、CTデータとIOSデータから解剖学的要素をセグメンテーション^※したOrthoデータを
  1画面上で重ね合わせ表示するソフトウェアです。
  歯、骨格、顔貌を総合的に可視化し、バーチャルペイシェントを構築。患者さんへの分かりやすい説明と、診断から治療まで一貫したデジタルワークフローを支援します。

  セグメンテーションとは、「歯」「上顎骨」「下顎骨」「下顎管」「歯肉」などの解剖学的要素を切り分ける処理のことです。



•

•

•

•

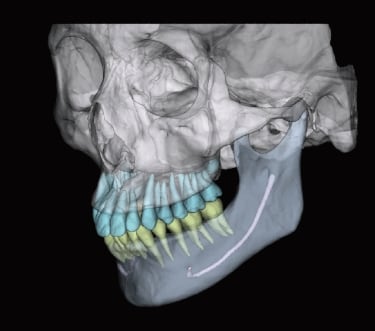

Segmentationセグメンテーション

•

  CTおよびIOSデータを、AIを活用した外部セグメンテーションサービスにアップロードすると、Orthoデータ（セグメンテーションデータ）が生成されます。生成されたデータは、歯軸・歯の移動、歯冠歯根比計測、3Dセファロ分析や気道領域の確認に活用でき、顎骨や歯などの解剖学的要素を個別のデータとして出力することも可能です。さらに、各部位には任意の色を設定し、透過度を調整して表示できます。

•

  セグメンテーションサービス

  i-Dixel WEBからCTデータとIOSデータをエクスポートし、外部セグメンテーションサービスにアップロードすることで、Orthoデータが生成されます。

  • セグメンテーション1回につき別途費用がかかります
  • セグメンテーションはDOOR Link（別途費用）の導入が必須です
• 下の表は横スクロールできます

  機能	Orthoデータ
  	あり	なし
  レイヤー表示	◯	◯
  スナップショット	◯	◯
  平面設定	◯	◯
  咬合面ヒートマップ	◯	◯
  歯軸・歯の移動	◯	−
  歯冠歯根比	◯	−
  3Dセファロ	◯	◯
  スライス画像表示	◯	◯

  Orthoデータの有無による機能差

  Orthoデータの有無により、利用できる機能が制限されます。

  • インポートされた他社CTデータはセグメンテーションできません

Smart View臨床を支える多彩な表示機能

•

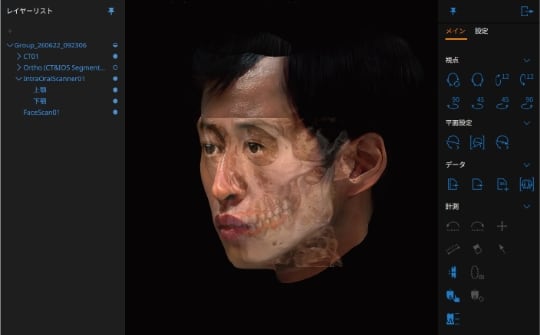

  レイヤー表示

  CTデータ、IOSで取得した歯列形状データ、FSで取得した顔貌形状データなどの3Dデータを画面上で重ね合わせて表示し、三次元的な観察、患者説明などに利用できます。

•

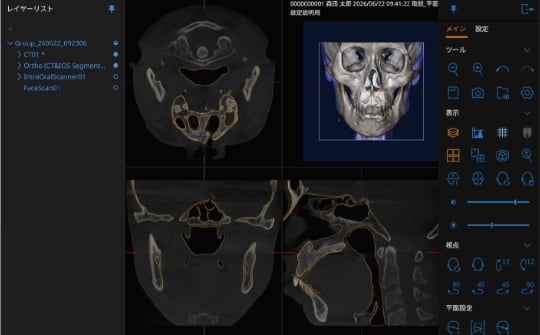

  スライス画像表示

  CTのスライス画像上に、IOSデータやFSデータの断面を重ねて表示できます。
  硬組織と軟組織との位置関係などを計測・観察し、歯周病の様子の把握、患者説明などに利用可能です。

•

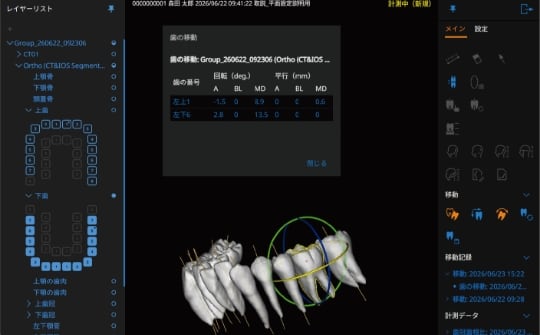

  歯軸・歯の移動

  セグメンテーションされた歯のデータに歯軸を設定し、歯の平行移動・回転などが行えます。
  補綴や矯正、インプラントなどの治療方針や計画立案の参考、患者説明などに利用できます。

•

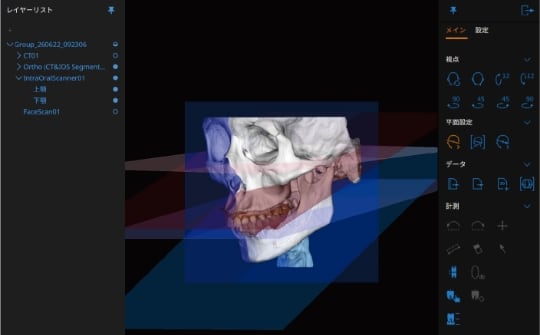

  平面設定

  正中、フランクフルト、カンペル、咬合、下顎下縁の5つの平面を設定できます。
  各平面に対する解剖学的な形態や位置関係、咬合状態の総合的な観察をはじめ、症状の原因推察や治療方針の立案に活用できます。

•

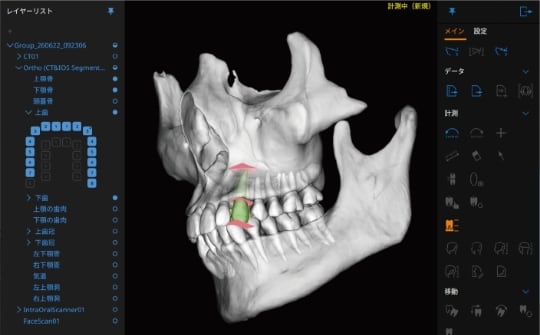

  歯冠歯根比

  歯冠長と歯根長の比の計測が行なえます。
  歯周病の進行状況や抜歯判断など、治療方針が確定した後の患者説明に活用できます。

•

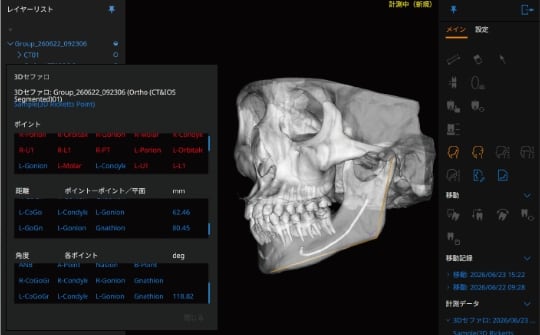

  3Dセファロ

  3Dデータ上に任意のポイントを設定し、距離や角度を測定できます。
  解剖学的な形態の計測や、将来的な3D矯正分析の参考として活用できます。

•

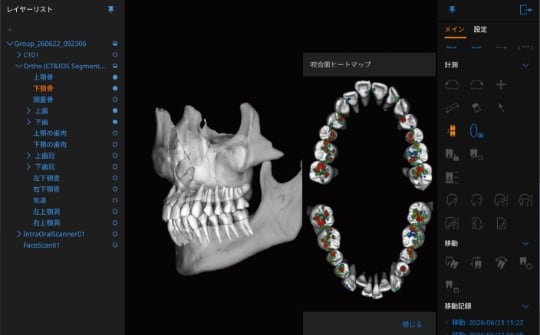

  咬合面ヒートマップ

  上下歯列の近接度合いをヒートマップで表示します。
  あらかじめ咬合平面を設定することで、上下歯列の咬合面を画像として保存し、電子カルテの記録などに活用できます。

•

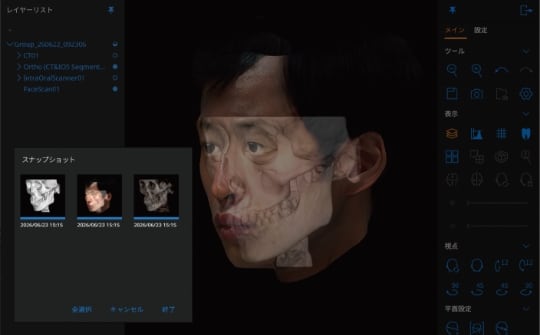

  スナップショット

  3Dの表示画像をスナップショット保存。
  観察時の3D表示の状態を画像として保管し、患者説明や電子カルテの記録などに利用できます。

• 3DSimは、画像診断ワークステーション i-Dixelのオプション機能であり、i-Dixel WEB上で動作します
• 別途月額利用料がかかります
