ワイナビューPMフレームフリップアップ・PMルーペセット7.2倍

NEW

Binocular Loupe
双眼ルーペ

品目コード 206720674
標準価格 価格の確認は『ログイン』してご覧ください。
ネット会員登録がまだの方は『こちら』より登録ください。
発売日 2025/10/21
メーカー （株）キーラー・アンド・ワイナー

商品説明

- PMルーペは光路を45度下方向に曲げているため、より自然な姿勢で処置が可能です。
- 人間工学に基づいたデザインにより、頚椎、首、背中への負担と同時に目の疲れを軽減します。
- 低分散ガラスレンズへのマルチコーティングにより色収差を防止します。
- 反射率や透過率等に優れた誘導体コーティングが施されたプリズムにより、明るい画像を実現します。
- フレームはフリップアップ式とTTL式があります。

インデックス
コンセプト

ワイナビュー
PMフレーム・PMルーペ
セット

人間工学に基づいたデザインにより、
頸椎・首・背中への負担と同時に目の疲れを軽減します。

ワイナビュー PMフレーム・PMルーペセット
特長

Features

自然な姿勢で体の負担を軽減

PMルーペは光路を45度下方向に曲げているため、視線を落とさず、より自然な姿勢で処置が可能です。
人間工学に基づいたデザインにより、頸椎 首・背中への負担と同時に目の疲れを軽減します。

  • 従来品

    従来品

  • PMルーペ

    PMルーペ

明るく鮮明な画像を実現

  • マルチコーティングレンズ

    低分散ガラスレンズへのマルチコーティングにより色収差※を防止し、400nm～1000nmの広い波長帯域により、高い光透過率を実現しました。

    色収差とは、レンズを通過する光は色ごとに異なる角度で屈折するため、像のズレとして現れる現象です。

  • 高屈折率プリズム

    反射率や透過率等に優れた誘導体コーティングが施されたプリズムにより、明るい画像を実現しました。

  • ルーペ倍率と視野のイメージ

    ルーペ倍率と視野のイメージ ルーペ倍率と視野のイメージ

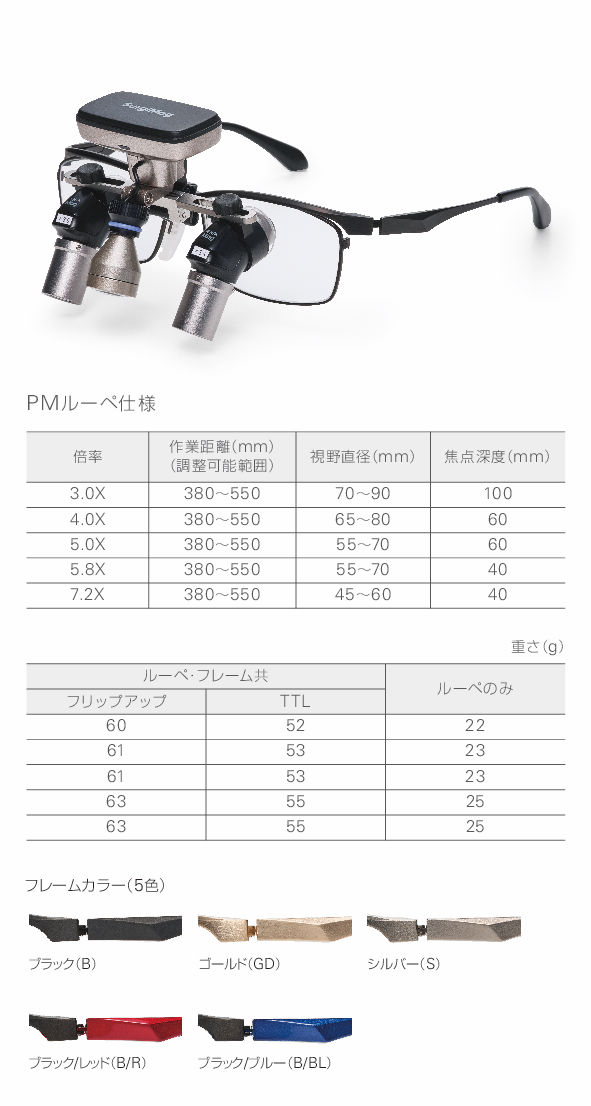

  • PMルーペ仕様

    重さ（g）

    倍率 作業距離（mm）
    （調整可能範囲）    		 視野直径（mm） 焦点深度（mm）
    3.0X 380~550 70~90 100
    4.0X 380~550 65~80 60
    5.0X 380~550 55~70 60
    5.8X 380~550 55~70 40
    7.2X 380~550 45~60 40
    ルーペ・フレーム共 ルーペのみ
    フリップアップ TTL
    60 52 22
    61 53 23
    61 53 23
    63 55 25
    63 55 25

チタンフレームを採用した軽量でフィット感に優れたPMフレーム

  • フリップアップ（ルーペ跳ね上げ式）

    フリップアップ（ルーペ跳ね上げ式）
    フレーム重さ 38g
  • メモリ付きのルーペバーでPD調整が可能

    メモリ付きの
    ルーペバーで
    PD調整が可能

    PD＝瞳孔間距離

  • 煽り角の微調整が可能

    煽り角の
    微調整が可能

  • TTL（ルーペ固定式）

    TTL（ルーペ固定式）
    フレーム重さ 30g
    術者のPDに合わせて、ルーペホルダーが
    レンズに固定されます。

フレームカラー（5色）

  • ブラック（B）
    ブラック（B）
  • ゴールド（GD）
    ゴールド（GD）
  • シルバー（S）
    シルバー（S）
  • ブラック/レッド（B/R）
    ブラック/レッド（B/R）
  • ブラック/ブルー（B/BL）
    ブラック/ブルー（B/BL）
各部名称 各部名称

  • A

    ルーペ
    誘導体コーティングが施された
    高屈折プリズム

  • B

    コードレスLEDライト
    マエストロ用アダプター

  • C

    軽量チタンフレーム

  • D

    低分散ガラスレンズへのマルチコーティングにより色収差を防止

  • E

    ノーズパッドノーズパッド
    ノーズパットの穴の位置と専用ヒンジの組み合わせで、三段階高さ調整が可能

    • 受け部
      受け部
    • ソフトスタンダード（三段階高さ調整可）
      ソフトスタンダード
      （三段階高さ調整可）

  • F

    シールド
    フリップアップ用シールドは
    穴あきと穴無しから選択可能

    • 穴あきシールドはルーペをより眼に近づけ視野を確保する穴です。
    • シールドの穴はPDに合わせて調整します。
製品情報

Product Information

構成品

構成品

PMフレーム フリップアップ・
PMルーペセット

品目コード

倍　率 品目コード
3.0倍 206720670
4.0倍 206720671
5.0倍 206720672
5.8倍 206720673
7.2倍 206720674

セット内容：ルーペ1種含む

MODEL 商品名
YNV-B
PMルーペ用
フリップアップフレーム
ルーペホルダー付き
YNV-B-SH
フリップアップ用
シールド 穴あき
（ルーペを眼により近づけ、視野を確保する為の穴）
（どちらか選択）
YNV-B-S
フリップアップ用
シールド

別売品

矯正レンズ（実費）
MODEL 商品名
PM-B-LH
フリップアップ用
矯正レンズ 穴あき
（1組）（処方箋に基づく）
（実費）
PM-B-L
フリップアップ用
矯正レンズ
（1組）（処方箋に基づく）
（実費）

構成品

PMフレーム TTL・PMルーペセット

品目コード

倍　率 品目コード
3.0倍 206720675
4.0倍 206720676
5.0倍 206720677
5.8倍 206720678
7.2倍 206720679

セット内容：ルーペ1種含む

MODEL 商品名
YNV-T
PMルーペ用TTLフレーム単体
PM-TTL
PMTTLルーペホルダー付レンズ
（PD指定）

別売品

矯正レンズ（実費）
MODEL 商品名
PM-T-L
TTL用矯正レンズ
（1組）（処方箋に基づく）
（実費）
PMフレーム フリップアップ・
PMルーペセット /
PMフレーム TTL・PMルーペセット共通品
MODEL 商品名 MODEL 商品名
YVU-NS
ソフト スタンダードパッド
 AP-9136
レンズクロス
AP-9136
レンズクロス
AP-7099
サポートコード
（コード止め付き）
 KM-0.79
六角ドライバー 0.71mm
KM-0.79
六角ドライバー 0.71mm
YNA-T-C
ルーペ単体用ケース
外寸：170 x 130 x 69 （mm）
 YNA-HD
ドライバー
（＋・－・六角0.89 ・六角1.27）
YNA-HD
ドライバー
（＋・－・六角0.89 ・六角1.27）
PM-8022
レンズキャップ

別売品
コードレスLEDライト
マエストロ

コードレスLEDライト マエストロ（別売品）
  • 簡単に装着可能な軽量・高輝度のコードレスLEDライト
  • 照明光は演色性が高く、自然光に近い見え方を実現（CRI90＋）
  • ワイナビュー PMフレーム、メディビューフレーム、
    ワイナビュー エアーフレームに簡単に装着可能
  • 背面
    背面
  • 装着イメージ
    装着イメージ
  • 照明スポットの高い照度均一性でむらのない照明
    照明スポットの高い照度均一性で
    むらのない照明。
  • タッチセンサーによりライトのON/OFF、光量変更が可能。
    タッチセンサーにより
    ライトのON/OFF、光量変更が可能。
  • 無色のUVキュアリングフィルター（コンポジットフィルター）が付属。
    無色のUVキュアリングフィルター
    （コンポジットフィルター）が付属。
  • 充電用クレードル（付属）同時にバッテリー2個充電可能。
    充電用クレードル（付属）
    同時にバッテリー2個充電可能。

主な仕様

スポットサイズ
（距離35cm時）		 Ф82mm
照度
（lux 3段切替）
（距離35cm時）		 4,800（ステップ1）、
10,000（ステップ2）、
15,500（ステップ3）
LEDの演色性 CRI 90以上
電源 充電式バッテリーパック
（リチウムイオンポリマーバッテリー）
連続使用時間 約3.5時間（4,800 lux）、
約2時間（10,000 lux）、
約1.5時間（15,500 lux）
充電時間 1時間40分
バッテリー寿命 約500回
バッテリー
大きさ / 重量		 50x28x15mm / 17g
LEDライト重量 14g

商品構成

商品構成
  • LEDライト（本体）
  • 充電式バッテリーパック 3個
  • 充電用クレードル
    （USB電源アダプター・USBケーブル付）
  • UVキュアリングフィルター
    （コンポジットフィルター）
  • ＋ドライバー
  • レンズクロス
  • 専用ケース
206720037
  • 販売名：ワイナビューフレーム　
    一般名称：双眼ルーペ　
    医療機器届出番号：13B1X00268000183　
    医療機器の分類：一般医療機器（クラスⅠ）
  • 販売名：コードレスLEDライト　マエストロ　
    一般名称：額帯灯　
    医療機器届出番号：13B1X00268000187　
    医療機器の分類：一般医療機器（クラスⅠ）

RELATED
CONTENTS関連ページのご紹介

仕様

仕様 【仕様】
- ルーペ倍率：5種（3.0倍、4.0倍、5.0倍、5.8倍、7.2倍）
- フレームカラー：5種　ブラック（B）、ゴールド（GD）、シルバー（S）、ブラック/レッド（B/R）、ブラック/ブルー（B/BL）

医療機器の分類

医療機器届出番号 13B1X00268000183
医療機器の分類 クラスⅠ　一般医療機器
一般的名称 双眼ルーペ
販売名 ワイナビューフレーム
製造販売 株式会社キーラー・アンド・ワイナー
